Гидравлическая система вилочного погрузчика (на примере Львовского автопогрузчика)

Гидравлическое масло, из бака 19, поступает через всасывающий фильтр 23 в шестеренчатый насос (НШ) гидрораспределителя 24 и НШ гидроусилителя рулевого привода 25, далее жидкость распределяется в гидроусилитель рулевого управления 30 и на гидравлический распределитель 16.

Масло поступило в гидрораспределитель, управляя рычагами, перенаправляем его с помощью золотника управления цилиндром наклона ковша15, золотника управления цилиндром наклона рамы 17 и золотника управления цилиндром подъёма стрелы 18 в нужном направлении. После выполнения работы мало возвращается через возвратный фильтр 20 в бак.

Такая схема применима на многих моделях вилочных погрузчиков. Гидравлика погрузчика - одна из наиболее важных система автопогрузчика, она отвечает за подъём грузов.

Ниже представлена схема гидравлической системы вилочного погрузчика (Львовский)

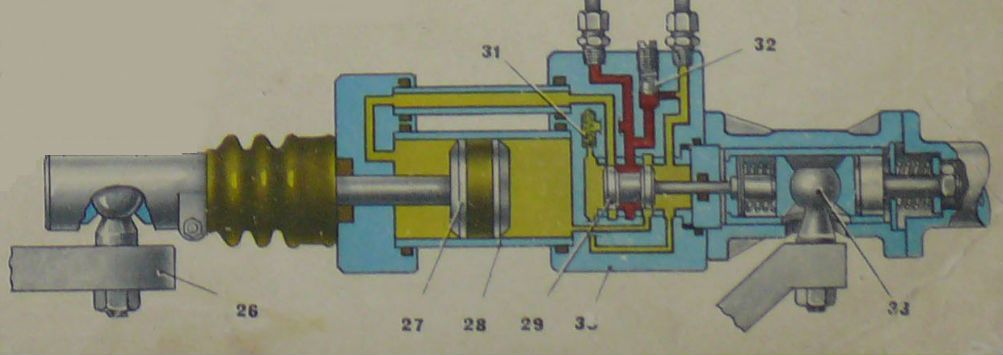

Подробнее рассмотрим гидроусилитель рулевого управления

• опора крепления усил. к раме - 26;
• поршень цилиндра усил. рулевого привода - 27;
• цилиндр - 28;
• золотник - 29;
• корпус золотника - 30;
• аварийный клапан - 31;
• редукционный клапан - 32;
• шаровый палец продольной рулевой тяги сошки для управления золотников - 33.

Основные данные гидравлической системы Львовского погрузчика

Привод цилиндров грузоподъемника – шестеренным насосом НШ-46У, производительностью 46 см3/об. от коленчатого вала двигателя через карданную передачу и редуктор. Рабочее давление насоса до 100 кг/см3, при рабочем числе оборотов вала насоса 1100-1850 об/мин.

Редуктор привода гидронасоса – одноступенчатый с цилиндрическими косозубыми шестернями. Передаточное число 1,65.

Гидравлический распределитель – трехзолотниковый с перепускным и предохранительным клапанами. Предохранительный клапан отрегулирован на давление 120-125 кгс/см2.

Цилиндр подъема – плунжерного типа одностороннего действия, ход 2000 мм. Диаметр плунжера модели 4043М – 100 мм, модели 4045Н – 130 мм.

Цилиндры наклона – поршневого типа, двустороннего действия. Диаметр цилиндра 120 мм. Ход поршня – 130 мм. Устанавливаются два цилиндра: верхний и нижний.

Масляный бак – сварной, общий для систем привода цилиндров грузоподъемника и гидроусилителя руля с сетчатыми фильтрами в заливной горловине и сливной трубе. Емкость бака 105 л. Емкость системы гидропривода с емкостью всех цилиндров погрузчика модели 4043М – 15 л, модели 4045М – 18 л. Емкость редуктора привода гидронасосов – 0,5 л.
