Представленные образцы АКПП используются в приводе вилочных погрузчиков с грузоподъёмностью от 1000 до 7000 кг при нормальных климатических условиях с температурным интервалом от +-40 градусов.
Параметры и технические данные КПП Балканкар

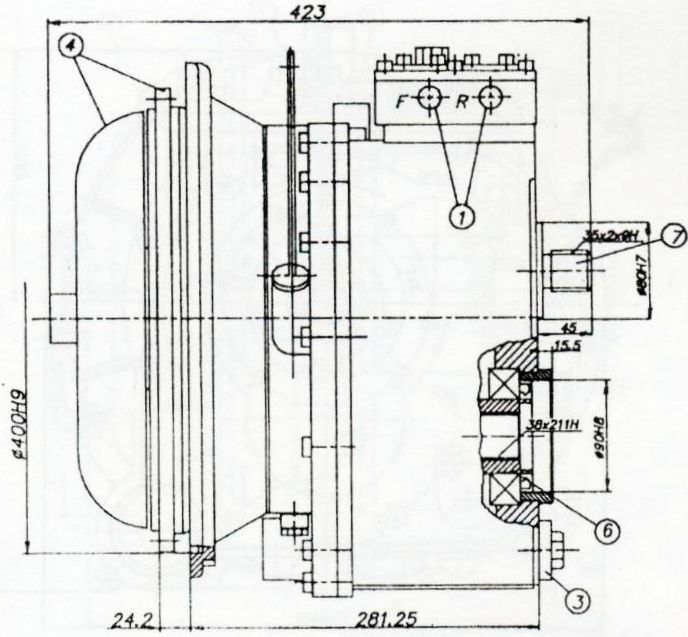

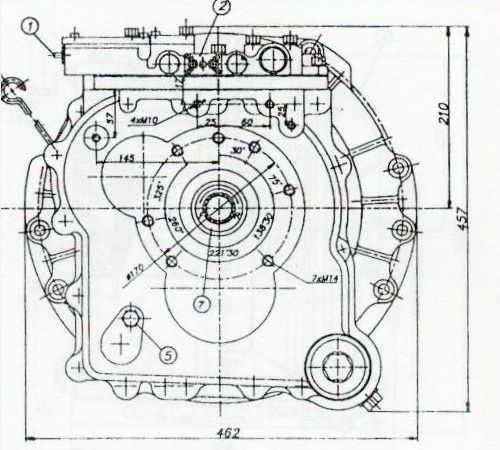

ГДП 6860.5, 6860.6
|
ГДП 6860.5 |
|
|
ГДП 6860.6 |
 |
| Характеристики | Состав |
| Скорости - одна вперед, одна назад | 1. Селектор вперёд и назад |
| Механические передаточные числа | 2. Дюймовый клапан в свободном положении, ход отключен |
| Вперед - 1,00 | 3. Фильтр 0,1 мм |
| Назад - 1,00 | 4. Гидротрансформатор |
| Входной момент - 260 Nm | 5. Отверстие для датчика температуры |
| Обороты - 2500 min-1 | 6. Выходной вал |
| Направление вращения (если смотреть со стороны гидротрансформатора) - вправо | 7. Направление вращения F (вперед), R (назад) |
| Гидротрансформатор (ГТ) - 339 мм | |
| Максимальный коэффициент на ГТ - 2,8-0,28 | |
| Вес (без ГТ) - 117 кг |

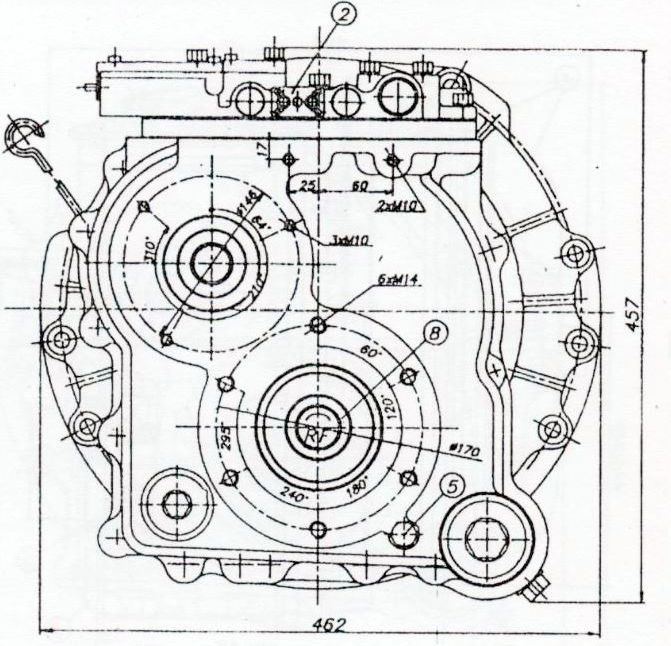

ГДП 6861.1
|
|
|
| Характеристики | Состав |
| Скорости - одна вперед, одна назад | 1. Селектор вперёд и назад |
| Механические передаточные числа | 2. Дюймовый клапан в свободном положении, ход отключен |
| Вперед - 1,00 | 3. Фильтр 0,1 мм |
| Назад - 1,00 | 4. Гидротрансформатор |
| Входной момент - 260 Nm | 5. Отверстие для датчика температуры |
| Обороты - 2500 min-1 | 6. Выходной вал |
| Направление вращения (если смотреть со стороны гидротрансформатора) - вправо | 7. Входящий вал |
| Гидротрансформатор (ГТ) - 339 мм | 8. Направление вращения F (вперед), R (назад) |
| Максимальный коэффициент на ГТ - 2,8-0,28 | |
| Вес - 117 кг |
ГДП 6861.2
 |
 |
| Характеристики | Состав |
| Скорости - одна вперед, одна назад | 1. Селектор вперёд и назад |
| Механические передаточные числа | 2. Дюймовый клапан в свободном положении, ход включен |
| Вперед - 1,00 | 3. Фильтр 0,1 мм |
| Назад - 1,00 | 4. Гидротрансформатор |
| Входной момент - 180 Nm | 5. Отверстие для датчика температуры |
| Обороты - 2500 min-1 | 6. Выходной вал |
| Направление вращения (если смотреть со стороны гидротрансформатора) - вправо | 7. Входящий вал |
| Гидротрансформатор (ГТ) - 339 мм | 8. Направление вращения F (вперед), R (назад) |
| Максимальный коэффициент на ГТ - 2,8- 0,28 | |
| Вес (без ГТ) - 120 кг |

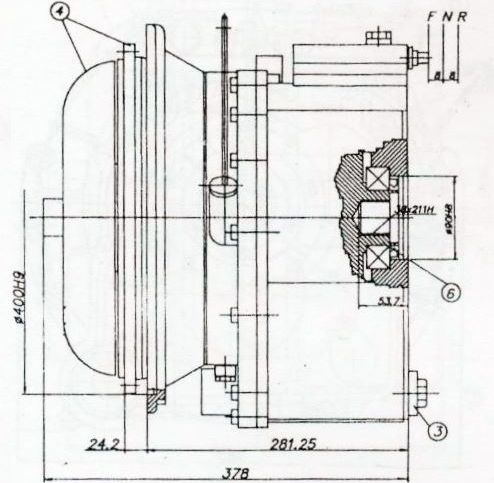

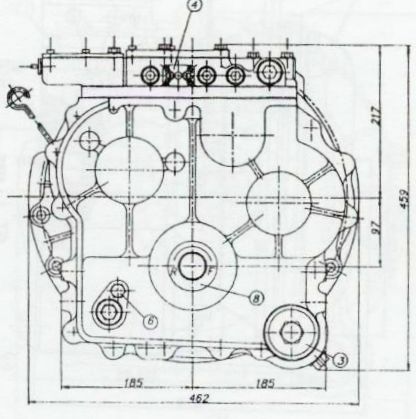

ГДП 6865.1
 |
 |
| Характеристики | Состав |
| Скорости - одна вперед, одна назад | 1. Селектор вперёд и назад |
| Механические передаточные числа | 2. Дюймовый клапан в свободном положении, ход отключен |
| Вперед - 1,68 | 3. Фильтр 0,1 мм |
| Назад - 1,68 | 4. Гидротрансформатор |
| Входной момент - 180 Nm | 5. Отверстие для датчика температуры |
| Обороты - 2500 min-1 | 6. Выходной вал |
| Направление вращения (если смотреть со стороны гидротрансформатора) - вправо | 7. Направление вращения F (вперед), R (назад) |
| Гидротрансформатор (ГТ) - 339 мм | |
| Максимальный коэффициент на ГТ - 2,8- 0,28 | |
| Вес (без ГТ) - 115 кг |
ГДП 6865.2
 |
 |
| Характеристики | Состав |
| Скорости - одна вперед, одна назад | 1. Селектор вперёд и назад |
| Механические передаточные числа | 2. Дюймовый клапан в свободном положении, ход включен |
| Вперед - 1,68 | 3. Фильтр 0,1 мм |
| Назад - 1,68 | 4. Гидротрансформатор |
| Входной момент - 180 Nm | 5. Отверстие для датчика температуры |
| Обороты - 2500 min-1 | 6. Выходной вал |
| Направление вращения (если смотреть со стороны гидротрансформатора) - вправо | 7. Направление вращения F (вперед), R (назад) |
| Гидротрансформатор (ГТ) - 339 мм | |
| Максимальный коэффициент на ГТ - 2,8- 0,28 | |
| Вес (без ГТ) - 118 кг |

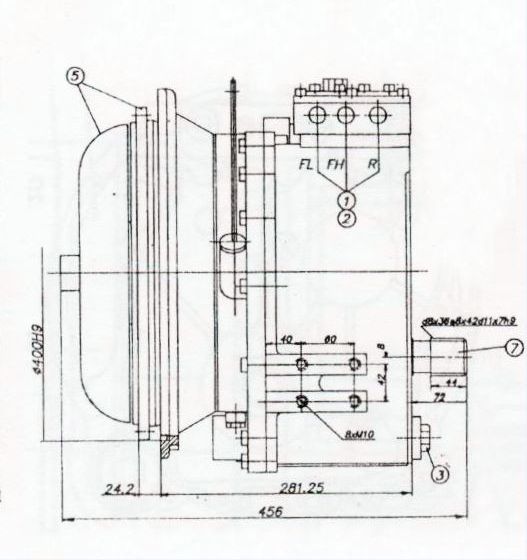

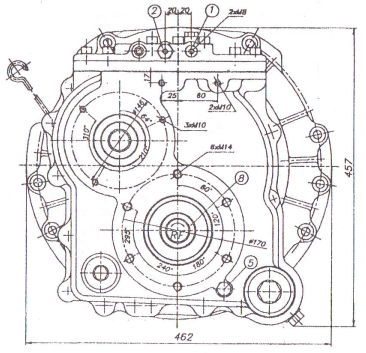

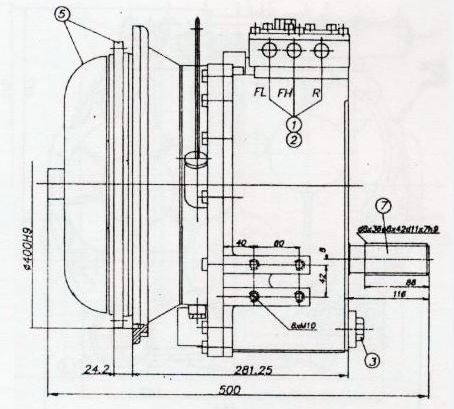

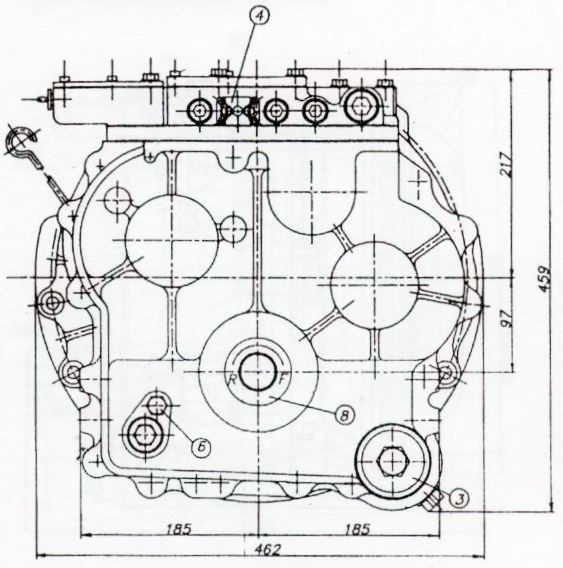

ГДП 6870.2
 |
 |
| Характеристики | Состав |
| Скорости - две вперед, одна назад | 1. Селектор вперёд и назад |
| Механические передаточные числа | 2. Селектор вперед (медленный и быстрый) и заднего хода. |
| Вперед быстро - 1,24 | 3. Дюймовый клапан в свободном положении, ход включен |
| Вперед медленно - 2,72 | 4. Фильтр 0,1 мм |
| Назад - 2,10 | 5. Гидротрансформатор |
| Входной момент - 260 Nm | 6. Отверстие для датчика температуры |
| Обороты - 2500 min-1 | 7. Выходной вал |
| Направление вращения (если смотреть со стороны гидротрансформатора) - вправо | 8. Направление вращения F (вперед), R (назад) |
| Гидротрансформатор (ГТ) - 339 мм | |
| Максимальный коэффициент на ГТ - 2,8- 0,28 | |
| Вес (без ГТ) - 135 кг |
ГДП 6870.2-01
 |
 |
| Характеристики | Состав |
| Скорости - две вперед, одна назад | 1. Селектор вперёд и назад |
| Механические передаточные числа | 2. Селектор вперед (медленный и быстрый) и заднего хода. |
| Вперед быстро - 1,00 | 3. Дюймовый клапан в свободном положении, ход включен |
| Вперед медленно - 1,49 | 4. Фильтр 0,1 мм |
| Назад - 1,00 | 5. Гидротрансформатор |
| Входной момент - 260 Nm | 6. Отверстие для датчика температуры |
| Обороты - 2500 min-1 | 7. Выходной вал |
| Направление вращения (если смотреть со стороны гидротрансформатора) - вправо | 8. Направление вращения F (вперед), R (назад) |
| Гидротрансформатор (ГТ) - 339 мм | |
| Максимальный коэффициент на ГТ - 2,8- 0,28 | |
| Вес (без ГТ) - 135 кг |

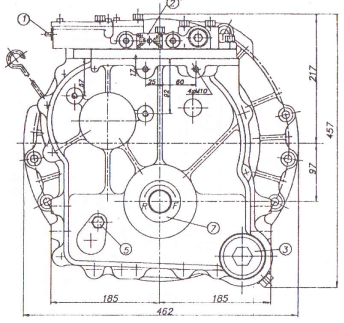

ГДП 6860.6S3
 |
 |
| Характеристики | Состав |
| Скорости - одна вперед, одна назад | 1. Селектор вперёд и назад |
| Механические передаточные числа | 2. Дюймовый клапан в свободном положении, ход включен |
| Вперед - 1,00 | 3. Фильтр 0,1 мм |
| Назад - 1,00 | 4. Гидротрансформатор |
| Входной момент - 260 Nm | 5. Отверстие для датчика температуры |
| Выходной момент - 720 Nm | 6. Выходной вал |
| Обороты - 2500 min-1 | 7. Встроенный фильтрующий элемент - 0,025 мм |
| Направление вращения (если смотреть со стороны гидротрансформатора) - вправо | 8. Мембрана |
| Гидротрансформатор (ГТ) - 339 мм | |
| Максимальный коэффициент на ГТ - 2,8- 0,28 | |
| Вес (без ГТ) - 120 кг |
