МКПП погрузчика (строение, фото)

Рассмотрим строение МКПП погрузчика на примере Львовского 4043М и 4045Н, а так же посмотрим на схему КПП Болгарского погрузчика Балканкар (Balkancar) БВ 1733/2733. Из каких частей состоит, основные рабочие параметры.


Механическая коробка погрузчика 4043М и 4045Н схема, строение:

МКПП погрузчика

  1. Картер механизма сцепления;
  2. Маховик коленчатого вала двигателя;
  3. Ведомый диск сцепления;
  4. Нажимной (ведущий) диск сцепления;
  5. Оттяжной рычаг нажимного диска;
  6. Выжимной подшипник выключения сцепления;
  7. Ведущий первичный вал коробки передач с шестерней постоянного зацепления;
  8. Фиксатор штока переключения передач;
  9. Вилка переключения передач;
  10. Рычаг переключения передач;
  11. Крышка картера коробки передач;
  12. Шток переключения передач в КПП;
  13. Ведомая шестерня первой передачи;
  1. Ведомый (вторичный) вал коробки передач;
  2. Барабан ручного тормоза;
  3. Тормозные колодки ручного (центрального) тормоза;
  4. Ось промежуточного блока шестерни;
  5. Ведущая шестерня первой передачи;
  6. Ведущая шестерня второй передачи;
  7. Ведущая шестерня второй передачи;
  8. Ведущая шестерня третьей передачи;
  9. Ведущая шестерня третьей передачи;
  10. Ведомая шестерня постоянного зацепления блока шестерён;
  11. Картер коробки передач;
  12. Пружины (12 шт.) нажимного диска;
  13. Демпфер;
  14. Коленчатый вал двигателя.




Коробка передач на Львовском погрузчике двухходовая, четырехступенчатая, установлена модели ГАЗ-52А, только без задней передачи. Переключение происходит рычагом. Задний ход выполнен за счет реверсивного механизма обратного хода (реверсивная коробка).

Переключение передач МКПП погрузчикаПередаточные числа:

1 передача – 6,4;

2 передача – 3,09;

3 передача – 1,69;

4 передача – 1,0


Механическая коробка вилочного погрузчика Балканкар (Balkancar) БВ1733/2733

В ремонте данная МКПП достаточно дорога, цены на шестерни доходят до 10 000р за штуку, сроки поставки запчастей варьируются от 30 до 60 дней. В принципе все запасные части можно привезти, коробка ремонтопригодна .

КПП имеет реверс, 3 передачи вперед, три передачи назад.


Фото из каталога:

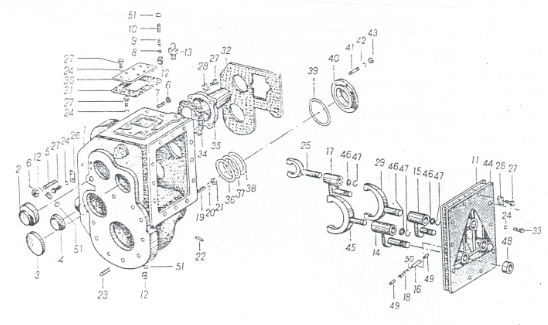

МКПП БВ 1733/2733МКПП БВ 1733/2733


Для заказа запчастей на эту коробку можно обратиться по телефону +79525772589 либо на почту r_hod@mail.ru. В заявке следует указать номера необходимых деталей.
