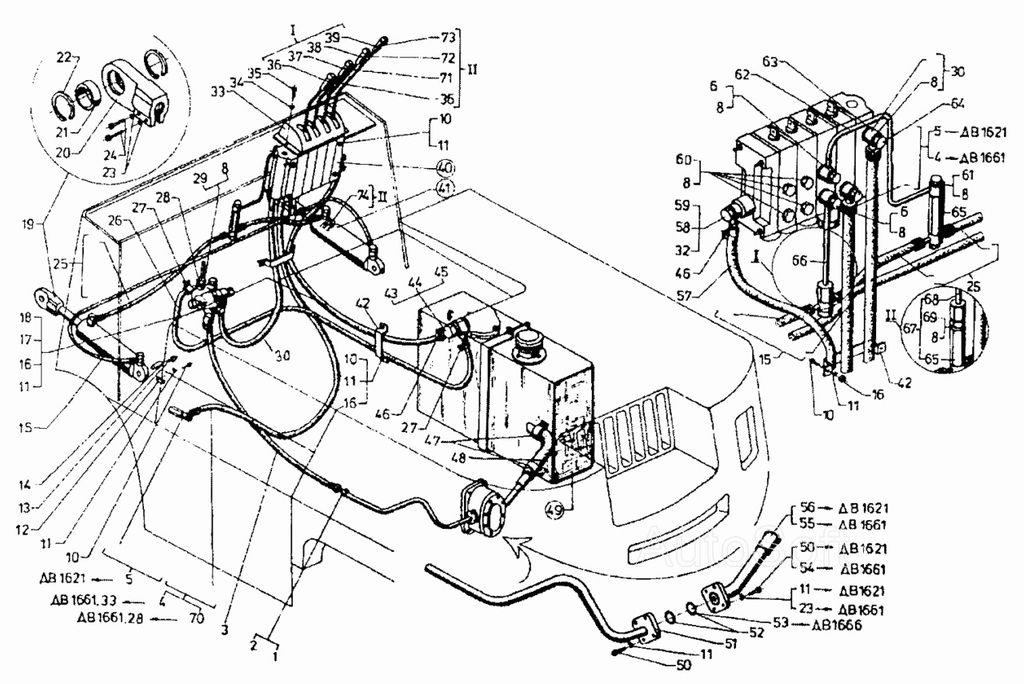

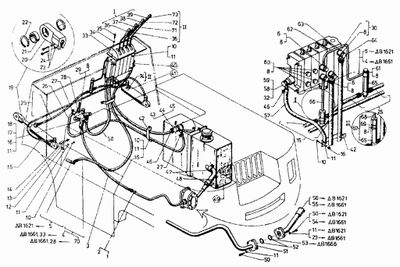

Гидравлическая система ДВ-1621 (кроссы на ДВ 1661)
1 ₽
# | Номер детали | Наименование | Кол-во на модель |
---|---|---|---|
1661.33.10.21.00.00-00 | Гидравлическая система | 1 | |
1 | [Кольцо II 18 ОН-04 55874-71] | Кольцо II 18 ОН-04 55874-71 | 1 |
2 | [Накидная гайка II Е18 ОН-04 55874-71] | Накидная гайка II Е18 ОН-04 55874-71 | 1 |
3 | [Соединение гибкое 16-Гх27-Щех27 L=1000 ОН-04 51484-83] | Соединение гибкое 16-Гх27-Щех27 L=1000 ОН-04 51484-83 | 1 |
4 | [Соединение гибкое 12-Гх18-Гх18-870 ОН-04 5 1848-83] | Соединение гибкое 12-Гх18-Гх18-870 ОН-04 5 1848-83 | 1 |
6 | 7005.00.00.56-12 | Болт накидной гайки | 3 |
8 | [Кольцо I А18х22 БДС3609-73] | Кольцо I А18х22 БДС3609-73 | 2 |
10 | [Болт I М8х16-8g БДС1232-72/4,6] | Болт I М8х16-8g БДС1232-72/4,6 | 12 |
11 | [Шайба 2 8Н БДС833-82] | Шайба 2 8Н БДС833-82 | 18 |
12 | [Планка фиксирующая 25 БДС2348-74] | Планка фиксирующая 25 БДС2348-74 | 2 |
13 | 1.1 БДС1640-81 | Пресс-масленка | 2 |
14 | 1661.33.03.00.09 | Ось | 2 |
30 | 1661.33.10.21.06.00 | Соединение гибкое 6-Гх18-Г2х18-Гх18 | 1 |
16 | [Гайка М8-7Н БДС744-72/5] | Гайка М8-7Н БДС744-72/5 | 6 |
17 | [Болт М8х30-8g БДС1232-72/4,6] | Болт М8х30-8g БДС1232-72/4,6 | 2 |
18 | 3066.00.00.00 | Регулятор дебита РНД 12/12/25/1 ОН-04 50740-73 | 1 |
19 | 15632.00.00 | Проушина верхняя СЦ 63/85/КтМ 935/ | 2 |
20 | 15632.01.01 | Проушина верхняя | 2 |
21 | ШС30 | Подшипник ОН 9680-83 | 2 |
22 | [Кольцо А47 БДС5300-78] | Кольцо А47 БДС5300-78 | 4 |
23 | 2 10Н БДС833-82 | Шайба | 4 |
24 | [Болт I М10х25-6g БДС2551-71/5,6] | Болт I М10х25-6g БДС2551-71/5,6 | 2 |
25 | 1661.33.10.21.06.00-01 | Гибкое соединение 6Гх18-Г2х18-Гх18 | 1 |
26 | [Шланг Б-0,63-12,5 (L=1200) БДС6735-79] | Шланг Б-0,63-12,5 (L=1200) БДС6735-79 | 1 |
27 | [Скоба Б30 БДС8648-71] | Скоба Б30 БДС8648-71 | 2 |
28 | 1661.33.10.21.03.00 | Блок в сборе | 1 |
29 | 1661.33.10.21.04.00 | Болт накидной гайки специальный в сборе | 1 |
32 | [Кольцо I А27х33 БДС3609-73] | Кольцо I А27х33 БДС3609-73 | 2 |
33 | 1661.33.10.03.00.06 | Крышка | 1 |
34 | 2 5Н БДС833-82 | Шайба | 2 |
35 | [Болт I М5х12-8g БДС1230-72/4,6] | Болт I М5х12-8g БДС1230-72/4,6 | 2 |
36 | 1661.33.10.03.05.00 | Рычаг в сборе | 1 |
37 | 1661.33.10.03.05.00-01 | Рычаг в сборе | 1 |
38 | 1661.33.10.03.05.00-02 | Рычаг в сборе | 1 |
39 | 1661.33.10.03.05.00-03 | Рычаг в сборе | 1 |
40 | 7023.29.00.00 | Командное устройство с распределителем 346 (7ТЮЮЮ3) | 1 |
40 | 7023.44.00.00 | Командное устройство с распределителем 46 (16ФЕЕЕ12)25 | 1 |
41 | 17016.00.00.00 | Цилиндр поршневой гидравлический ЦБХ211А/63х110/50 (КтМ867) | 2 |
42 | 1661.33.10.03.00.05 | Скоба | 2 |
43 | [Кольцо I А33х39 БДС3609-73] | Кольцо I А33х39 БДС3609-73 | 2 |
44 | 1661.33.03.00.08 | Болт накидной гайки | 1 |
45 | 1661.33.10.21.07.00 | Накидная гайка | 1 |
46 | [Скоба Б 31-60 БДС8648-71] | Скоба Б 31-60 БДС8648-71 | 2 |
47 | [Скоба Б-31-60 БДС8648-71] | Скоба Б-31-60 БДС8648-71 | 2 |
48 | 1661.33.10.03.00.03 | Угольник | 1 |
49 | 6756.00.00.00-02 | Резервуар масляный | 1 |
50 | [Болт I М8х20-8g БДС1232-72/8,8] | Болт I М8х20-8g БДС1232-72/8,8 | 4 |
51 | 1661.33.10.03.03.00 | Фланец в сборе | 1 |
52 | 2829.00.03 | О-кольцо 22,2х2,6 (КтМ 371) | 1 |
53 | 2829.00.04 | О-кольцо 29,7х3,5 (КтМ 370) | 1 |
54 | [Болт I М10х20-8g БДС1232-72/4,6] | Болт I М10х20-8g БДС1232-72/4,6 | 2 |
55 | 1661.33.10.03.01.00 | Фланец в сборе | 1 |
57 | [Шланг Б-0,63-20 (L=1000) БДС6735-79] | Шланг Б-0,63-20 (L=1000) БДС6735-79 | 1 |
58 | 1661.33.10.21.08.00 | Накидная гайка | 1 |
59 | 7005.00.00.89-1 | Болт накидной гайки | 1 |
60 | [Пробка II 18 ОН-04 55874-71] | Пробка II 18 ОН-04 55874-71 | 4 |
61 | 7005.00.00.58-12 | Пробка | 3 |
62 | 1661.33.10.21.02.00 | Труба в сборе | 1 |
63 | 1661.33.10.21.00.01 | Кольцо | 1 |
64 | 1661.33.10.21.00.02 | Болт накидной гайки | 1 |
65 | 5791.00.00.00 | Дроссель регулируемый с обратным клапаном ДРОК-12 (КтМ 362) | 1 |
66 | 1661.33.10.21.01.00 | Труба в сборе | 1 |
67 | 1661.33.10.21.05.00 | Труба с дросселем | 1 |
68 | 1661.33.10.21.01.00-01 | Труба в сборе | 1 |
69 | 7005.00.00.62 | Штуцер | 1 |
70 | 1661.33.10.21.05.00-01 | Соединение гибкое 12-Гх22-Гх18-1200 | 1 |
71 | 1661.33.10.03.05.01-01 | Рычаг в сборе | 1 |
72 | 1661.33.10.03.05.01-02 | Рычаг в сборе | 1 |
73 | 1661.33.10.03.05.01-03 | Рычаг в сборе | 1 |
74 | 17016.00.00.01 | Втулка | 1 |
