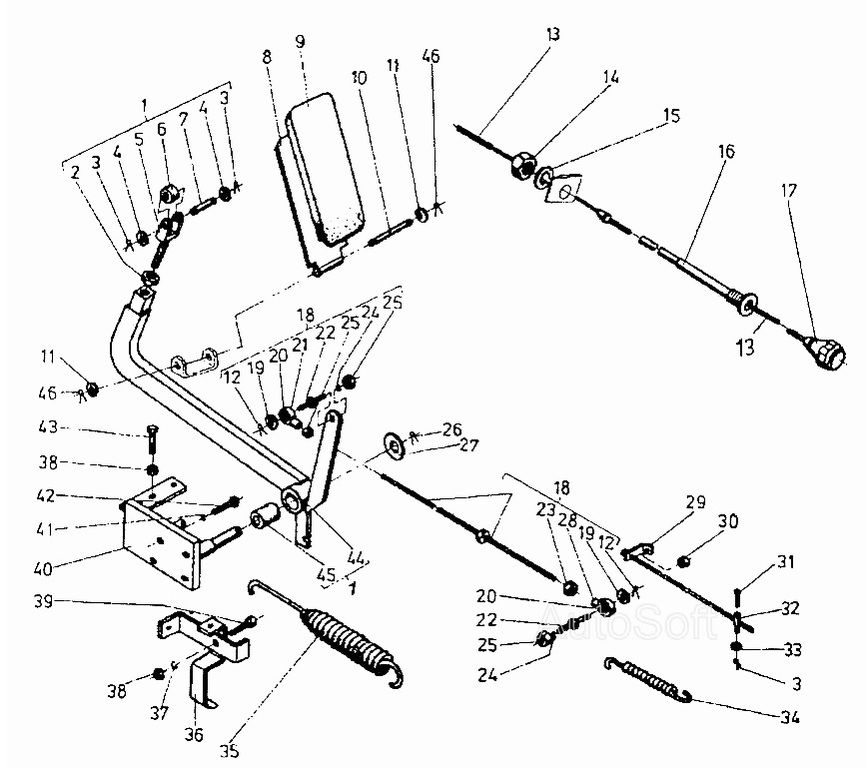

Командное устройство ДВ-1621
1 ₽
# | Номер детали | Наименование | Кол-во на модель |
---|---|---|---|
1661.33.10.18.00.00 | Командное устройство | 1 | |
1 | 1661.33.10.18.01.00 | Рычаг в сборе | 1 |
2 | [Гайка М10-74 БДС744-72/5] | Гайка М10-74 БДС744-72/5 | 1 |
3 | [Шплинт 2х12 БДС55-77] | Шплинт 2х12 БДС55-77 | 2 |
4 | [Шайба М10 БДС14494-78] | Шайба М10 БДС14494-78 | 2 |
5 | 1661.33.10.12.01.01 | Вилка | 1 |
6 | 1661.33.10.12.01.02 | Ролик | 1 |
7 | 1661.33.10.12.01.03 | Ось | 1 |
8 | 1661.33.10.12.06.00 | Педаль в сборе | 1 |
9 | 1661.33.10.12.00.02 | Подножка резиновая | 1 |
10 | 1661.33.10.12.00.01 | Ось | 1 |
11 | [Шайба М6 БДС14494-78] | Шайба М6 БДС14494-78 | 2 |
12 | [Шплинт 1,6х10 БДС55-77] | Шплинт 1,6х10 БДС55-77 | 2 |
13 | 7006.04.00.00 | Выключающий механизм (Д=1480, I=1750) | 1 |
14 | [Гайка М16-7Н БДС2151-72/5] | Гайка М16-7Н БДС2151-72/5 | 1 |
15 | [Шайба 2 16Н БДС833-71] | Шайба 2 16Н БДС833-71 | 1 |
16 | 7006.04.02.00-01 | Защитная оболочка в сборе | 1 |
17 | 7006.04.01.00 | Рукоятка в сборе | 1 |
18 | 1661.33.10.04.03.00 | Штанга | 1 |
19 | 1661.33.04.02.05 | Шайба | 2 |
20 | [Подшипник Ш-6 (d=6, Д=14) Ст. СИВ 1478-78] | Подшипник Ш-6 (d=6, Д=14) Ст. СИВ 1478-78 | 2 |
21 | 1661.33.04.02.01 | Гнездо с резьбой | 1 |
22 | 1788.33.11.01.04.01 | Штифт специальный | 2 |
25 | [Гайка I М6-7Н БДС1250-71/5] | Гайка I М6-7Н БДС1250-71/5 | 3 |
24 | 2 6Н БДС833-82 | Шайба | 2 |
26 | [Шплинт 5х32 БДС55-77] | Шплинт 5х32 БДС55-77 | 1 |
27 | [Шайба М18 БДС14494-78] | Шайба М18 БДС14494-78 | 1 |
28 | 1661.33.04.02.02 | Гнездо с резьбой левое | 1 |
29 | 1661.33.10.04.04.00 | Опора в сборе | 1 |
30 | [Гайка М5-7Н БДС744-72/5] | Гайка М5-7Н БДС744-72/5 | 1 |
31 | [Винт II М5х12-8g БДС1358-72/5,6] | Винт II М5х12-8g БДС1358-72/5,6 | 1 |
32 | 1661.33.10.04.00.03 | Штифт | 1 |
33 | [Шайба М5 БДС14494-78] | Шайба М5 БДС14494-78 | 1 |
34 | 5584.00.00.03 | Пружина | 1 |
35 | 1661.33.10.18.00.02-01 | Пружина возвратная | 1 |
36 | 1661.33.10.18.03.00 | Скоба в сборе | 1 |
37 | [Шайба 2 8Н БДС833-82] | Шайба 2 8Н БДС833-82 | 4 |
38 | [Гайка М8-7Н БДС1262-72/5] | Гайка М8-7Н БДС1262-72/5 | 2 |
39 | [Болт I М8х16-8g БДС1230-72/5,6] | Болт I М8х16-8g БДС1230-72/5,6 | 4 |
40 | 1661.33.10.18.02.00 | Кронштейн в сборе | 1 |
41 | [Болт I М10х20-8g БДС1232-72/5,6] | Болт I М10х20-8g БДС1232-72/5,6 | 4 |
42 | 2 10Н БДС833-82 | Шайба | 4 |
43 | [Болт I М8х25-8g БДС1230-72/5,6] | Болт I М8х25-8g БДС1230-72/5,6 | 1 |
44 | 1661.33.10.18.01.01.00 | Рычаг | 2 |
45 | 1661.33.10.16.03.02 | Втулка | 1 |
46 | [Шплинт 1,6х12 БДС55-77] | Шплинт 1,6х12 БДС55-77 | 2 |
