Электропогрузчики ЕВ-687.22, ЕВ-687.28, ЕВ-687.33, ЕВ-687.45
Общий вид

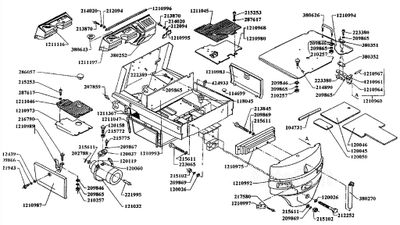

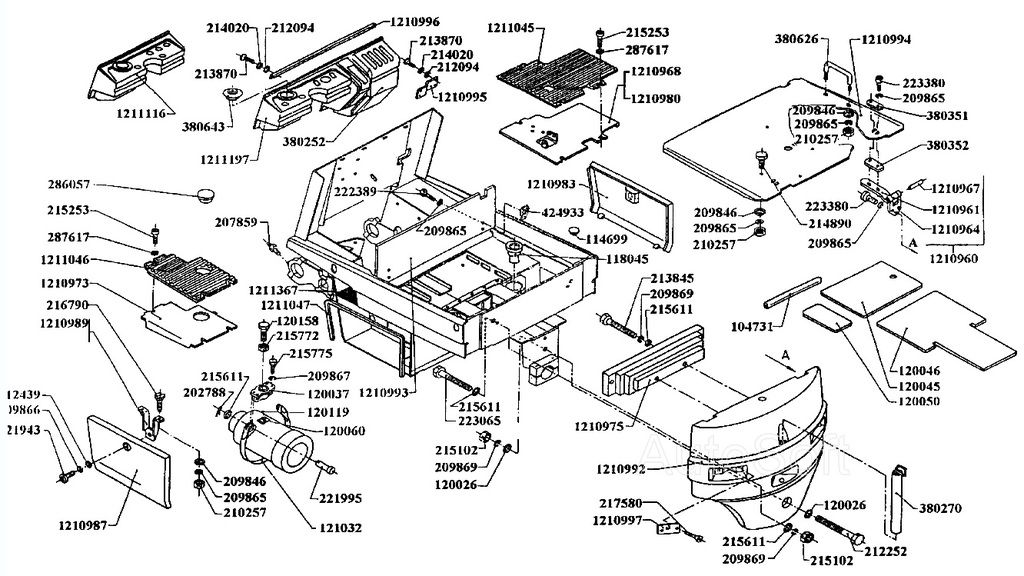

Общий вид EB687-Piccolo 717.33.01.00.10
Общий вид EB687-Piccolo
1 руб.

Купить в 1 клик
Описание
Описание
#Номер деталиНаименованиеКол-во на модель
1 717.33.01.00.10 Профиль 1
2 705.00.00.12 Пробка 1
3 717.33.01.00.09 Воронка 2
4 687.33.01.00.11 Шайба 2
5 687.33.01.00.03 Корпус 1
6 687.33.01.00.05 Крышка 1
7 687.33.01.00.06 Резиновый коврик 1
8 687.33.01.00.07 Маленькая крышка 1
9 687.33.01.00.13 Пята 1
10 687.33.01.00.12 Скоба 1
11 687.33.01.00.17 Болт 1
12 687.33.01.02.00 Лента в сборе 2
13 [Шплинт БДС55-77] Шплинт БДС55-77 2
14 [Пресс-масленка 1.2 БДС1640-73] Пресс-масленка 1.2 БДС1640-73 2
15 [Шайба А М8 БДС206-78] Шайба А М8 БДС206-78 14
16 8Н БДС833-82 Пружинная шайба 24
17 10Н БДС833-82 Пружинная шайба 2
18 [Пружинная шайба 12Н БДС833-82] Пружинная шайба 12Н БДС833-82 4
20 16Н БДС833-82 Пружинная шайба 7
21 М8-5 БДС744-83 Гайка 14
22 [Шайба А М5 БДС206-78] Шайба А М5 БДС206-78 12
23 [Болт В1 М16х110-8.8 БДС1232-85] Болт В1 М16х110-8.8 БДС1232-85 1
24 АМ10 БДС206-78 Шайба 2
25 [Винт 1ВМ8х30-5.6 БДС1359-88] Винт 1ВМ8х30-5.6 БДС1359-88 4
26 [Болт В1 М16х130-8.8 БДС1232-85] Болт В1 М16х130-8.8 БДС1232-85 2
27 [Винт 1АМ5х12-5.6 БДС1358-85] Винт 1АМ5х12-5.6 БДС1358-85 12
28 [Пружинная шайба 5Н БДС833-82] Пружинная шайба 5Н БДС833-82 12
29 [Болт М8х16-5.6 БДС1230-85] Болт М8х16-5.6 БДС1230-85 4
30 [Гайка М16-5 БДС744-83] Гайка М16-5 БДС744-83 3
31 [Винт М6х16-5.6 БДС2171-83] Винт М6х16-5.6 БДС2171-83 6
33 А М16 БДС206-78 Шайба 8
34 [Гайка М20-5 БДС744-83] Гайка М20-5 БДС744-83 1
35 [Болт В2М12х25-5.6 БДС1232-86] Болт В2М12х25-5.6 БДС1232-86 4
36 [Винт 1А М8х25-5.8 БДС1359-88] Винт 1А М8х25-5.8 БДС1359-88 4
37 [Винт 1ВМ6х14-5.6 БДС1359-88] Винт 1ВМ6х14-5.6 БДС1359-88 4
38 М10х30-5.6 БДС2171-83 Винт 2
39 [Ось 16h11х55х49х4 БДС3048-89] Ось 16h11х55х49х4 БДС3048-89 2
40 [Болт М8х25-5.6 БДС1230-85] Болт М8х25-5.6 БДС1230-85 4
41 [Болт М16х75-8.8 БДС1230-85] Болт М16х75-8.8 БДС1230-85 2
42 [Винт М8х16-8.8 БДС2171-83] Винт М8х16-8.8 БДС2171-83 10
43 735.33.10.01.00.10 Крышка 1
44 715.33.2.01.00.00.14 Шайба 6
45 715.33.85.01.00.00.08 Щиток правый 1
46 715.33.85.01.04.00.00 Тяж (в сборе) 1
47 695.33.10.01.00.00.11 Планка верхняя 2
48 695.33.10.01.00.00.12 Планка нижняя 2
49 695.33.85.01.00.00.07 Ручка 1
50 695.33.85.01.00.00.15 Крышка 1
51 687.33.01.00.42 Ограничитель 2
52 687.33.77.01.01.00.00 Шарнир (в сборе) 2
53 687.33.77.01.01.01.00 Шарнир 2
54 687.33.77.01.01.02.00 Петля 2
55 687.33.77.01.01.00.01 Ось 2
56 687.33.77.01.02.00.00 Правое жестяное покрытие 1
57 687.33.77.01.03.00.00 Левое жестяное покрытие 1
58 687.33.77.01.04.00.00 Плита в сборе 1
59 687.33.77.01.05.00.00 Правое жестяное покрытие 1
60 687.33.77.01.06.00.00 Правая крышка в сборе 1
61 687.33.77.01.07.00.00 Левая крышка в сборе 1
62 687.33.77.01.08.00.00 Замок в сборе 2
63 687.33.77.01.00.00.01 Противовес 1
64 687.33.77.01.00.00.02 Передняя стенка 1
65 687.33.77.01.00.00.03 Верхняя крышка 1
66 687.33.77.01.00.00.04 Крышка 1
67 687.33.77.01.00.00.05 Профиль 1
68 687.33.77.01.00.00.06 Планка 2
69 687.33.77.01.00.00.07 Резиновый коврик правый 1
70 687.33.77.01.00.00.08 Резиновый коврик левый 1
71 [Резиновое уплотнение ОН-02 76555-84] Резиновое уплотнение ОН-02 76555-84 1
72 687.33.77.01.00.00.09 Щиток левый 1
73 687.3377.01.00.00.10 Щиток левый 1
74 687.3377.01.00.00.11 Резиновая ступень 1
