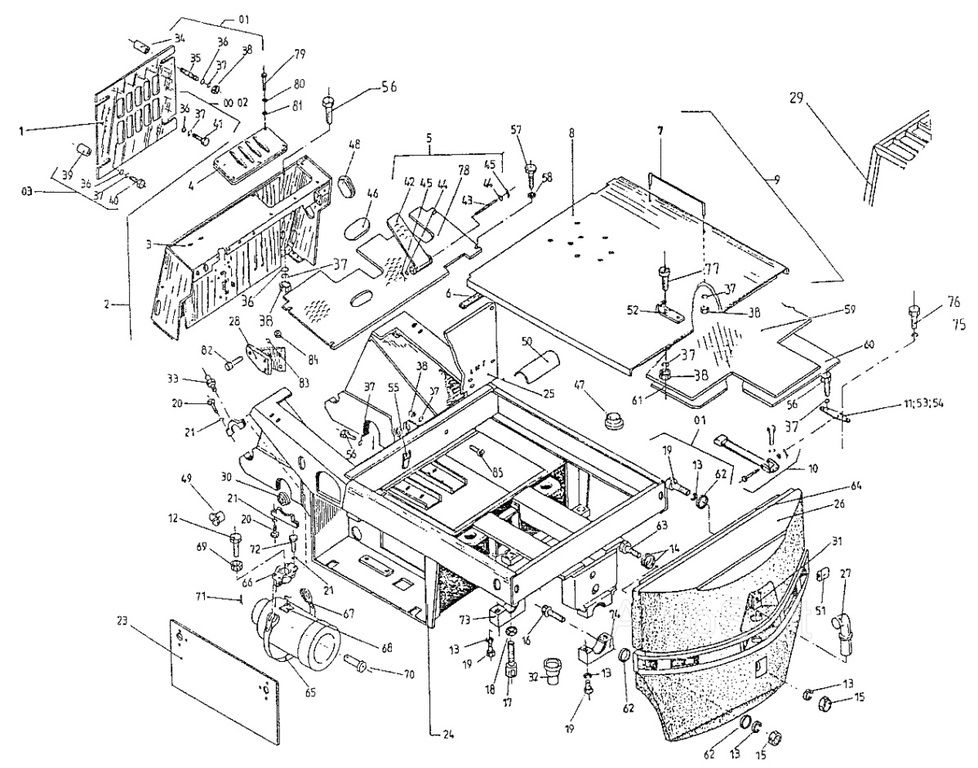

Общий вид ЕВ 687
1 ₽
# | Номер детали | Наименование | Кол-во на модель |
---|---|---|---|
687.33.01.00.00.00-00 | Общий вид | 1 | |
687.33.01.00.00.00-01 | Общий вид | 1 | |
687.33.01.00.00.00-02 | Общий вид | 1 | |
687.33.01.00.00.00-03 | Общий вид | 1 | |
1 | 687.33.01.00.08 | Предохранительная решетка | 1 |
2 | 687.33.16.00.00-00 | Пульт управления в сборе | 1 |
2 | 687.33.16.00.00-03 | Пульт управления в сборе | 1 |
3 | 687.33.16.01.00 | Корпус в сборе | 1 |
3 | 687.33.16.03.00 | Корпус в сборе | 1 |
4 | 717.33.16.00.01 | Крышка малая | 1 |
5 | 687.33.01.01.00 | Настильный лист в сборе | 1 |
6 | 687.33.19.00.01 | Шина | 1 |
7 | 7000.00.00.113 | Ручка | 2 |
8 | 687.33.19.00.02 | Крышка | 1 |
9 | 687.33.19.00.00 | Крышка верхняя | 1 |
10 | 717.33.01.03.00 | Ограничитель в сборе | 1 |
11 | 687.33.01.04.00 | Шарнир в сборе | 2 |
12 | 687.33.01.00.17 | Болт | 1 |
13 | 16Н БДС833-82 | Пружинная шайба | 8 |
14 | 687.33.01.00.11 | Шайба | 2 |
15 | [Гайка М16-5 БДС744-83] | Гайка М16-5 БДС744-83 | 3 |
16 | [Болт М16х70-5.6 БДС1232-86] | Болт М16х70-5.6 БДС1232-86 | 2 |
17 | 687.33.02.04.08 | Болт регулирующий | 2 |
18 | [Гайка М24-5 БДС744-83] | Гайка М24-5 БДС744-83 | 2 |
19 | [Болт М16х90-5.6 БДС1232-86] | Болт М16х90-5.6 БДС1232-86 | 6 |
20 | [Болт М12х50-8.8 БДС1232-86] | Болт М12х50-8.8 БДС1232-86 | 8 |
83 | [Пружинная шайба 12Н БДС833-82] | Пружинная шайба 12Н БДС833-82 | 3 |
22 | [Шайба предохранительная 12 БДС1975-74] | Шайба предохранительная 12 БДС1975-74 | 4 |
23 | 687.33.02.20.00 | Крышка в сборе | 2 |
24 | 687.33.02.00.00-00 | Шасси | 1 |
24 | 687.33.02.00.00-01 | Шасси | 1 |
25 | 687.33.01.00.29 | Стенка передняя в сборе | 1 |
26 | 687.33.01.00.01 | Противовес | 1 |
27 | 717.33.01.15.00 | Тяж в сборе | 1 |
28 | 687.33.02.11.00 | Кронштейн в сборе | 1 |
29 | 9432.2.00.00 | Защитная крышка | 1 |
30 | 717.33.02.01.05 | Втулка | 2 |
31 | 717.33.01.16.00 | Ограничитель | 1 |
32 | 717.33.01.00.09 | Воронка | 2 |
33 | [Пресс-масленка 1.2 БДС1640-81] | Пресс-масленка 1.2 БДС1640-81 | 2 |
34 | 717.33.01.00.16 | Труба | 4 |
35 | [Шпилька М8х90 (8/22) БДС1238-87/5.6] | Шпилька М8х90 (8/22) БДС1238-87/5.6 | 4 |
36 | [Шайба АМ8 БДС206-78] | Шайба АМ8 БДС206-78 | 10 |
37 | 8Н БДС833-82 | Пружинная шайба | 22 |
38 | М8-5 БДС744-83 | Гайка | 20 |
39 | 687.33.01.00.27 | Труба | 4 |
40 | [Болт А1 М8х30-5.6 БДС1232-86] | Болт А1 М8х30-5.6 БДС1232-86 | 4 |
41 | [Болт А1 М8х16-5.6 БДС1232-86] | Болт А1 М8х16-5.6 БДС1232-86 | 4 |
42 | 717.33.01.01.01.00 | Педаль акселератора | 1 |
43 | 717.33.01.01.01 | Ось | 1 |
44 | АМ10 БДС206-78 | Шайба | 2 |
45 | [Шплинт 2,5х20 БДС55-77] | Шплинт 2,5х20 БДС55-77 | 2 |
46 | 687.33.01.00.21 | Крышка | 1 |
47 | 705.00.00.12 | Пробка | 1 |
48 | 717.33.01.00.18 | Крышка | 1 |
49 | 717.33.01.00.19 | Пробка | 2 |
50 | 717.33.01.00.30 | Профиль | 1 |
51 | 715.33.70.01.00.00.15 | Втулка | 4 |
52 | 717.33.01.00.45 | Крюк | 1 |
53 | 687.33.01.00.40 | Подкладная планка | 2 |
54 | 687.33.01.00.41 | Верхняя планка | 2 |
55 | 687.33.01.00.42 | Ограничитель | 2 |
56 | [Болт 1 М8х25-5.6 БДС1232-86] | Болт 1 М8х25-5.6 БДС1232-86 | 10 |
57 | [Болт 1 М6х16-5.6 БДС1230-85] | Болт 1 М6х16-5.6 БДС1230-85 | 4 |
58 | 71533.2.01.00.00.14 | Шайба | 4 |
59 | 687.33.01.00.06 | Резиновый коврик | 1 |
60 | 687.33.01.00.05 | Крышка | 1 |
61 | 687.33.01.00.07 | Маленькая крышка | 1 |
62 | [Шайба АМ16 БДС206-78] | Шайба АМ16 БДС206-78 | 8 |
63 | [Болт М16х110-8.8 БДС1232-83] | Болт М16х110-8.8 БДС1232-83 | 1 |
64 | 687.33.01.00.20 | Плита | 1 |
65 | 687.33.01.02.00 | Лента в сборе | 1 |
66 | 687.33.01.00.03 | Корпус | 1 |
67 | 687.33.01.00.12 | Скоба | 1 |
68 | 687.33.01.00.13 | Пята | 1 |
69 | [Гайка М20-5 БДС744-83] | Гайка М20-5 БДС744-83 | 1 |
70 | [Ось Б2-16 М1х55х49х4 БДС3048-89] | Ось Б2-16 М1х55х49х4 БДС3048-89 | 2 |
71 | [Шплинт 4х25 БДС55-77] | Шплинт 4х25 БДС55-77 | 2 |
72 | [Болт М12х25-5.6 БДС1232-86] | Болт М12х25-5.6 БДС1232-86 | 4 |
73 | 717.33.02.08.03 | Вкладыш III | 1 |
74 | 717.33.02.08.04 | Вкладыш | 1 |
75 | 10Н БДС833-82 | Пружинная шайба | 7 |
76 | [Болт 1А М10х30-5.6 БДС1232-86] | Болт 1А М10х30-5.6 БДС1232-86 | 7 |
77 | [Винт 1В М8х20-5.6 БДС1359-83] | Винт 1В М8х20-5.6 БДС1359-83 | 2 |
78 | 687.33.01.01.01.00 | Настильный лист | 1 |
79 | [Винт М5х10 БДС8226-76/5.6] | Винт М5х10 БДС8226-76/5.6 | 5 |
80 | [Пружинная шайба 5Н БДС833-82] | Пружинная шайба 5Н БДС833-82 | 5 |
81 | [Шайба АМ5 БДС206-78] | Шайба АМ5 БДС206-78 | 5 |
82 | М12х35-6.6 БДС1232-86 | Болт | 3 |
84 | М12-5 БДС744-83 | Гайка | 3 |
85 | [Винт III М8х30 БДС1359-75/5.6] | Винт III М8х30 БДС1359-75/5.6 | 1 |
