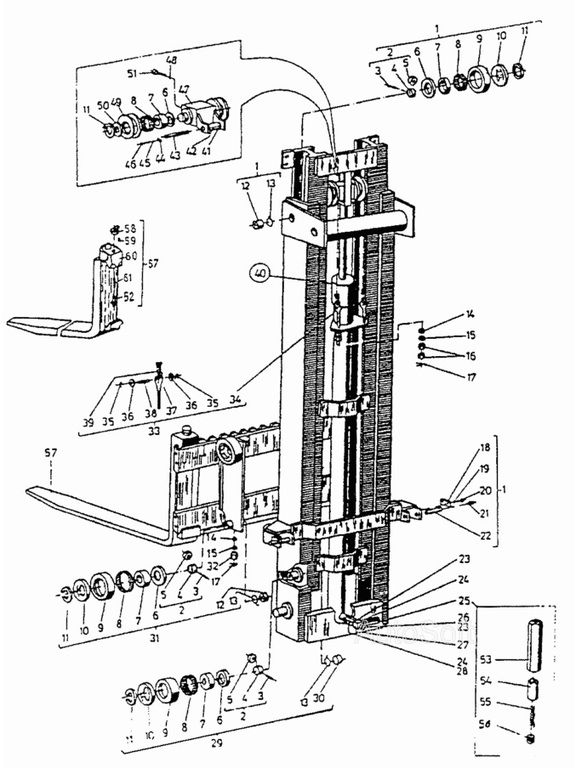

Подъемное устройство с клыком вил в сборе ДВ-1621 (вариант 2)
1 ₽
# | Номер детали | Наименование | Кол-во на модель |
---|---|---|---|
8540.2.00.00.00 | Подъемное устройство | ||
8561.00.00.00 | Подъемное устройство | 1 | |
1 | 8540.2.01.00.00 | Рама неподвижная | |
1 | 8561.01.00.00 | Рама неподвижная | 1 |
2 | 854001.04.00 | Ролик малый в сборе | 8 |
3 | 8540.01.04.02 | Ось | 8 |
4 | 8540.01.04.01 | Корпус | 8 |
5 | 8540.01.04.03 | Ролик | 8 |
6 | 8540.01.00.03 | Шайба | 10 |
7 | INА IR5х55х22 | Втулка | 10 |
8 | INА К55х63х20 | Подшипник игольчатый | 10 |
9 | 8540.01.00.02 | Ролик | |
9 | 8562.01.00.02 | Ролик | 8 |
10 | 8540.01.00.07 | Крышка | 8 |
11 | [Кольцо В45 БДС21 70-77] | Кольцо В45 БДС21 70-77 | 10 |
12 | 8540.01.00.04 | Пробка | 6 |
13 | 8540.01.00.08 | Шайба стопорная | 8 |
14 | [Шайба сферическая 16 БДС2327-77] | Шайба сферическая 16 БДС2327-77 | 4 |
15 | [Шайба 16 БДС2327-77] | Шайба 16 БДС2327-77 | 4 |
16 | [Гайка М16-7Н БДС744-72/5] | Гайка М16-7Н БДС744-72/5 | 4 |
17 | [Шплинт 4х36 БДС55-77] | Шплинт 4х36 БДС55-77 | 4 |
18 | [Планка фиксирующая 30 БДС2348-74] | Планка фиксирующая 30 БДС2348-74 | 2 |
19 | 2 8Н БДС833-82 | Пружинная шайба | 4 |
20 | [Болт I М8х20-8g БДС1232-72/5,6] | Болт I М8х20-8g БДС1232-72/5,6 | 4 |
21 | [Пресс-масленка 1-В БДС1640-73] | Пресс-масленка 1-В БДС1640-73 | 2 |
22 | 8561.01.00.01 | Ось | 2 |
23 | [Кольцо I А18х22 БДС3609-73] | Кольцо I А18х22 БДС3609-73 | 2 |
24 | [Кольцо I А22х27 БДС3609-73] | Кольцо I А22х27 БДС3609-73 | 1 |
25 | 5751.00 | Дроссель нерегулируемый ДН-12 (2х20) | 1 |
25 | 5752.00 | Дроссель нерегулируемый ДН-16 (2,8х72) | 1 |
26 | 7005.00.00.89-08 | Болт накидной гайки 2М18х1,5 | 1 |
27 | 7005.00.00.86-03 | Накидная гайка | 1 |
28 | 8540.2.00.00.01 | Штуцер специальный | 1 |
44 | 8560.00.00.01 | Планка | 1 |
29 | 8540.2.02.00.00 | Рама подвижная | 1 |
29 | 8561.02.00.00 | Рама подвижная | 1 |
30 | 8540.02.00.06 | Пробка | 2 |
31 | 8540.2.03.00.00 | Каретка вертикальная | 1 |
31 | 8561.03.00.00 | Каретка вертикальная | 1 |
32 | [Гайка 2М16-7Н БДС745-73/5] | Гайка 2М16-7Н БДС745-73/5 | 2 |
33 | 8560.04.00.00 | Цепь в сборе | 2 |
34 | 7004.00.00.133-01 | Болт длинный | 2 |
35 | [Шплинт 1,6х10 БДС55-77] | Шплинт 1,6х10 БДС55-77 | 8 |
36 | АМ6 БДС206-78 | Шайба | 8 |
37 | 7004.00.00.132-01 | Болт короткий | 2 |
38 | 7004.00.00.166 | Ось | 4 |
39 | [Цепь пластинчатая А103х20 (4+4)А L=2060 БДС471 7-72] | Цепь пластинчатая А103х20 (4+4)А L=2060 БДС471 7-72 | 2 |
39 | [Цепь пластинчатая А105х20 (4+4)А БДС471 7-72] | Цепь пластинчатая А105х20 (4+4)А БДС471 7-72 | 2 |
40 | 2910.00.00-01 | Плунжерный цилиндр ЦПС 5(50х1660)0 | 1 |
40 | 2911.00.00-01 | Плунжерный цилиндр ЦПС 6(63х1660)0 | 1 |
41 | 8560.00.00.05 | Шайба | 2 |
42 | 8560.00.00.04 | Ролик | 1 |
43 | 8560.00.00.03 | Ось | 1 |
45 | 2 5Н БДС833-82 | Шайба | 1 |
46 | [Винт I М5х10-8g БДС832-76/5,8] | Винт I М5х10-8g БДС832-76/5,8 | 1 |
47 | 8560.05.00.00 | Несущая балка в сборе | 1 |
48 | 2 10Н БДС833-82 | Шайба | 1 |
49 | 8544.00.00.06 | Ролик цепной | 2 |
50 | 8560.00.00.02 | Шайба | 2 |
51 | [Винт М10х30-8g БДС1366-73/8,8] | Винт М10х30-8g БДС1366-73/8,8 | 1 |
52 | 7004.00.00.210 | Фиксатор | 2 |
53 | 5751.01 | Корпус | 1 |
53 | 5752.01 | Корпус | 1 |
54 | 5751.02 | Дросселирующий клапан | 1 |
54 | 5752.02 | Дросселирующий клапан | 1 |
55 | 5751.03 | Пружина | 1 |
55 | 5752.03 | Пружина | 1 |
56 | 5751.04 | Специальная гайка | 1 |
56 | 5752.04 | Специальная гайка | 1 |
57 | 9975.4.00.00.00 | Клык вил в сборе | 2 |
57 | 9976.4.00.00.00 | Клык вил в сборе | 2 |
58 | 7004.00.00.213 | Бобышка | 2 |
59 | [Штифт цилиндрический 3h8х16 БДС1980-77] | Штифт цилиндрический 3h8х16 БДС1980-77 | 2 |
60 | 9974.4.01.00.00 | Клык вил (L=950мм) | 2 |
60 | 9975.4.01.00.00 | Клык вил | 2 |
60 | 9976.4.01.00.00 | Клык вил | 2 |
61 | 7004.00.06 | Пружина | 2 |
