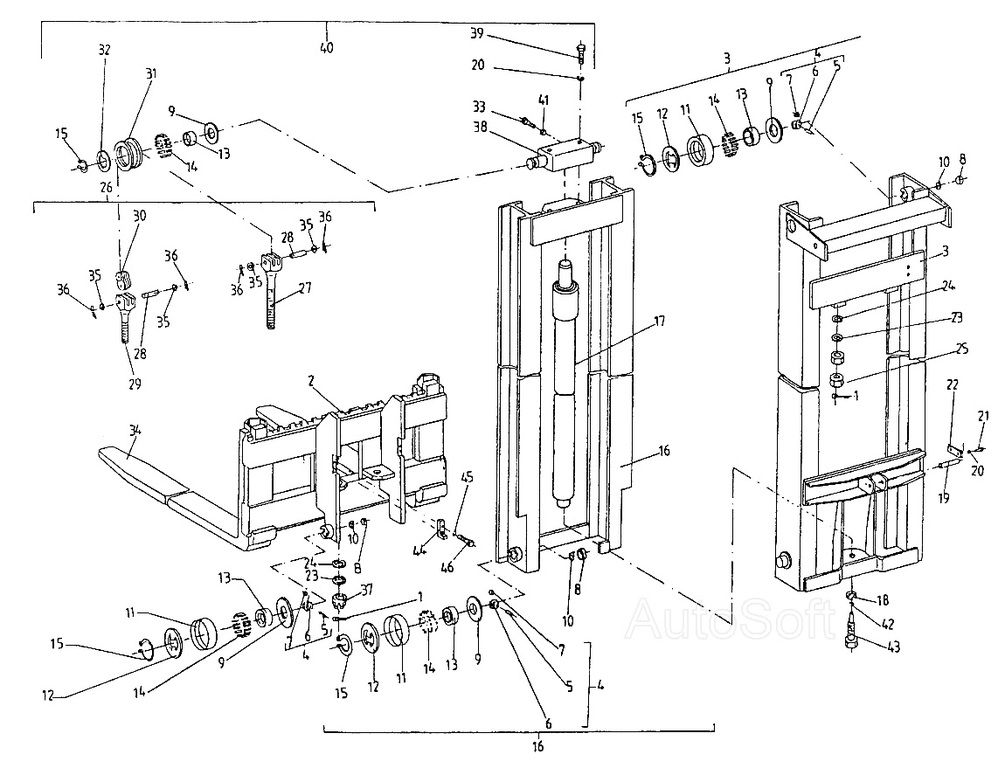

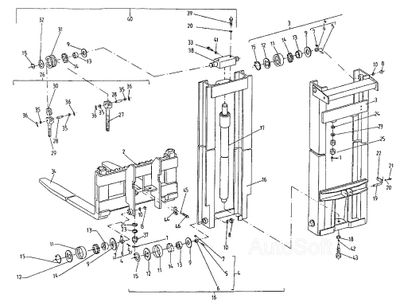

Подъемное устройство ЕВ 687 (вариант 1)
1 ₽
# | Номер детали | Наименование | Кол-во на модель |
---|---|---|---|
687.22.07.00.00-00 | Подъемное устройство | 1 | |
1 | [Шплинт 4х36 БДС55-77] | Шплинт 4х36 БДС55-77 | 4 |
2 | 687.33.17.05.00 | Вертикальная каретка | 1 |
3 | 687.22.07.01.00 | Неподвижная рама | 1 |
4 | 8540.01.04.00 | Ролик малый в сборе | 8 |
5 | 8540.01.04.02 | Ось | 8 |
6 | 8540.01.04.01 | Корпус | 8 |
7 | 8540.01.04.03 | Ролик | 8 |
8 | 8540.01.00.04 | Пробка | 6 |
9 | 8540.01.00.03 | Шайба | 10 |
10 | 8540.01.00.08 | Шайба стопорная | 8 |
11 | 8540.01.00.02 | Ролик | 8 |
12 | 8540.01.00.07 | Крышка | 8 |
13 | INА IR 45х55х22 | Втулка | 8 |
14 | INА К 55х63х20 | Игольчатый подшипник | 8 |
15 | [Кольцо 45 БДС2170-77] | Кольцо 45 БДС2170-77 | 10 |
16 | 687.22.07.02.00 | Подвижная рама | 1 |
17 | 2915.1.00.00-03 | Цилиндр | 1 |
18 | 687.33.17.00.01 | Шайба | 1 |
19 | 687.33.07.01.04 | Ось | 1 |
20 | 2 10Н БДС833-82 | Шайба | 4 |
21 | [Болт В1 М10х20-5.6 БДС1232-86] | Болт В1 М10х20-5.6 БДС1232-86 | 2 |
22 | [Фиксирующая планка 36 БДС2348-85] | Фиксирующая планка 36 БДС2348-85 | 1 |
23 | [Сферическая шайба Сф 16 БДС2327-73] | Сферическая шайба Сф 16 БДС2327-73 | 4 |
24 | [Шайба коническая 16 БДС2327-73] | Шайба коническая 16 БДС2327-73 | 4 |
25 | [Гайка М16-5 БДС744-83] | Гайка М16-5 БДС744-83 | 4 |
26 | 687.22.07.03.00 | Цепь в сборе | 2 |
27 | 687.33.07.03.02 | Болт длинный | 2 |
28 | 7004.00.00.166 | Ось | 2 |
29 | 687.33.07.03.01 | Болт короткий | 2 |
30 | [Цепь пластинчатая А-71х20(4+4)-А БДС4717-72] | Цепь пластинчатая А-71х20(4+4)-А БДС4717-72 | 2 |
31 | 8544.00.00.06 | Ролик цепной | 2 |
32 | 8560.00.00.02 | Шайба | 2 |
33 | [Винт В1 М12х40-5.6 БДС1366-84] | Винт В1 М12х40-5.6 БДС1366-84 | 1 |
34 | 9974.4.00.00.00 | Клык вил в сборе | 2 |
35 | АМ6 БДС206-78 | Шайба | 8 |
36 | [Шплинт 1,6х10 БДС55-77] | Шплинт 1,6х10 БДС55-77 | 8 |
37 | 687.33.17.00.04 | Гайка корончатая | 2 |
38 | 687.25.07.04.01 | Несущая балка | 1 |
39 | [Болт В1 М10х28-5.6 БДС1232-86] | Болт В1 М10х28-5.6 БДС1232-86 | 2 |
40 | 687.25.07.04.00 | Несущая балка в сборе | 1 |
41 | М12-5 БДС744-83 | Гайка | 1 |
42 | 2 12Н БДС833-82 | Шайба | 1 |
43 | [Болт В1 М12х1,5х16-5.6 БДС1232-86] | Болт В1 М12х1,5х16-5.6 БДС1232-86 | 1 |
44 | 7004.00.00.103 | Ограничитель | 1 |
45 | [Шайба 2 8Н БДС833-82] | Шайба 2 8Н БДС833-82 | 2 |
46 | [Болт В1 М8х30-5.6 БДС1232-86] | Болт В1 М8х30-5.6 БДС1232-86 | 2 |
47 | 8540.02.00.06 | Пробка | 2 |
