Подъемное устройство ЕВ 687 (вариант 4)

Запчасти для погрузчиков
Электронный каталог Balkancar схемы номера
Электропогрузчики ЕВ-687.22, ЕВ-687.28, ЕВ-687.33, ЕВ-687.45
Рабочее оборудование
Подъемное устройство ЕВ 687 687.28.07.00.00-01
Подъемное устройство ЕВ 687 (вариант 4)
1 руб.

Купить в 1 клик
Описание
Описание

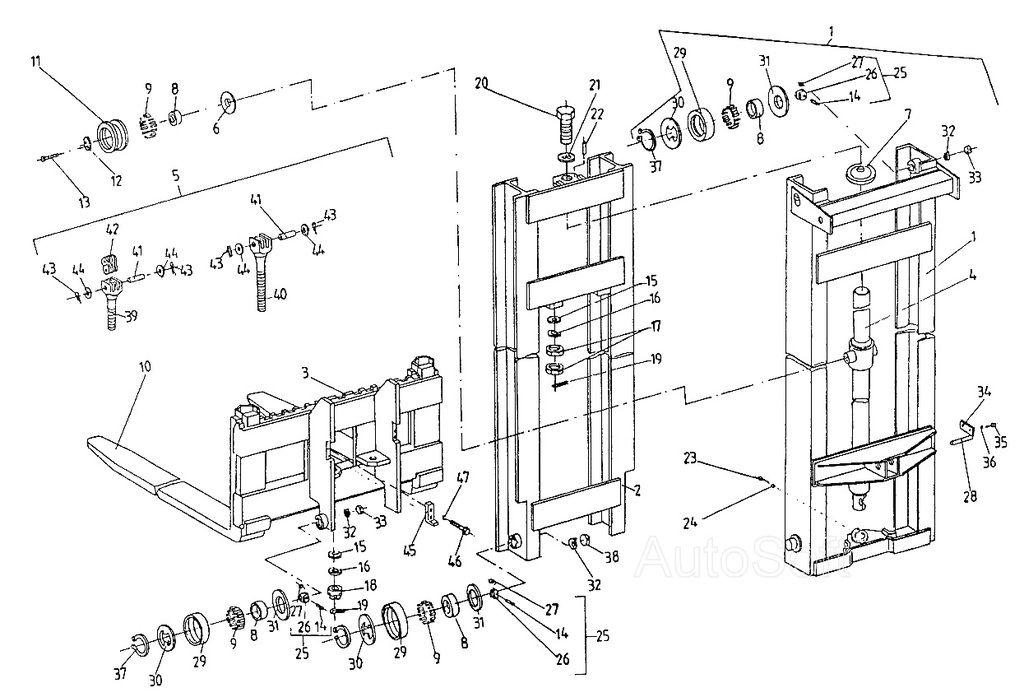

#Номер деталиНаименованиеКол-во на модель
687.28.07.00.00-01 Подъемное устройство 1
1 687.28.07.05.00 Неподвижная рама 1
2 687.28.07.02.00 Подвижная рама 1
3 687.33.17.05.00 Вертикальная каретка 1
4 4148.4.00.00 Цилиндр телескопический Т1-100/28-2 1
5 687.28.07.04.00 Цепь в сборе 2
31 8540.01.00.03 Шайба 8
7 687.28.07.00.02 Сферическая шайба 1
8 INА IR 45х55х22 Втулка 10
9 INА К 55х63х20 Игольчатый подшипник 10
10 9974.4.00.00.00 Клык вил в сборе 2
11 8544.00.00.06 Ролик цепной 2
12 687.28.07.00.03 Крышка 2
13 [Винт 1В М8х12-6.6 БДС1359-88] Винт 1В М8х12-6.6 БДС1359-88 4
14 8540.01.04.02 Ось 8
15 [Сферическая шайба 16 БДС2327-73] Сферическая шайба 16 БДС2327-73 4
16 [Шайба коническая 16 БДС2327-73] Шайба коническая 16 БДС2327-73 4
17 [Гайка М16-5 БДС744-83] Гайка М16-5 БДС744-83 4
18 687.33.17.00.04 Гайка корончатая 2
19 [Шплинт 4х36 БДС55-77] Шплинт 4х36 БДС55-77 4
20 687.28.07.00.01 Болт пустотелый 1
21 687.28.07.00.04 Шайба предохранительная 1
22 [Штифт цилиндрический 6h8х40 БДС1980-77] Штифт цилиндрический 6h8х40 БДС1980-77 1
23 [Винт М10х30-6.6 БДС1366-84] Винт М10х30-6.6 БДС1366-84 1
24 М10-5 БДС744-83 Гайка 1
25 8540.01.04.00 Ролик малый в сборе 8
26 8540.01.04.01 Корпус 8
27 8540.01.04.03 Ролик 8
28 687.33.07.01.04 Ось 1
29 8540.01.00.02 Ролик 8
30 8540.01.00.07 Крышка 8
32 8540.01.00.08 Шайба стопорная 8
33 8540.01.00.04 Пробка 2
34 [Фиксирующая планка 36 БДС2348-85] Фиксирующая планка 36 БДС2348-85 1
35 [Болт В1 М10х20-5.6 БДС1232-86] Болт В1 М10х20-5.6 БДС1232-86 2
36 [Пружинная шайба 2 10Н БДС833-82] Пружинная шайба 2 10Н БДС833-82 2
37 [Кольцо В45 БДС2170-77] Кольцо В45 БДС2170-77 3
38 8540.02.00.06 Пробка 2
39 687.33.07.03.01 Болт короткий 2
40 687.33.07.03.02 Болт длинный 2
41 7004.00.00.166 Ось 4
42 [Цепь пластинчатая А-55х20(4+4)-А БДС4717-72] Цепь пластинчатая А-55х20(4+4)-А БДС4717-72 2
43 [Шплинт 1,6х10 БДС55-77] Шплинт 1,6х10 БДС55-77 8
44 АМ6 БДС206-78 Шайба 8
45 7004.00.00.103 Ограничитель 1
46 [Болт В1 М8х30-5.6 БДС1232-86] Болт В1 М8х30-5.6 БДС1232-86 2
47 2 8Н БДС833-82 Пружинная шайба 2
