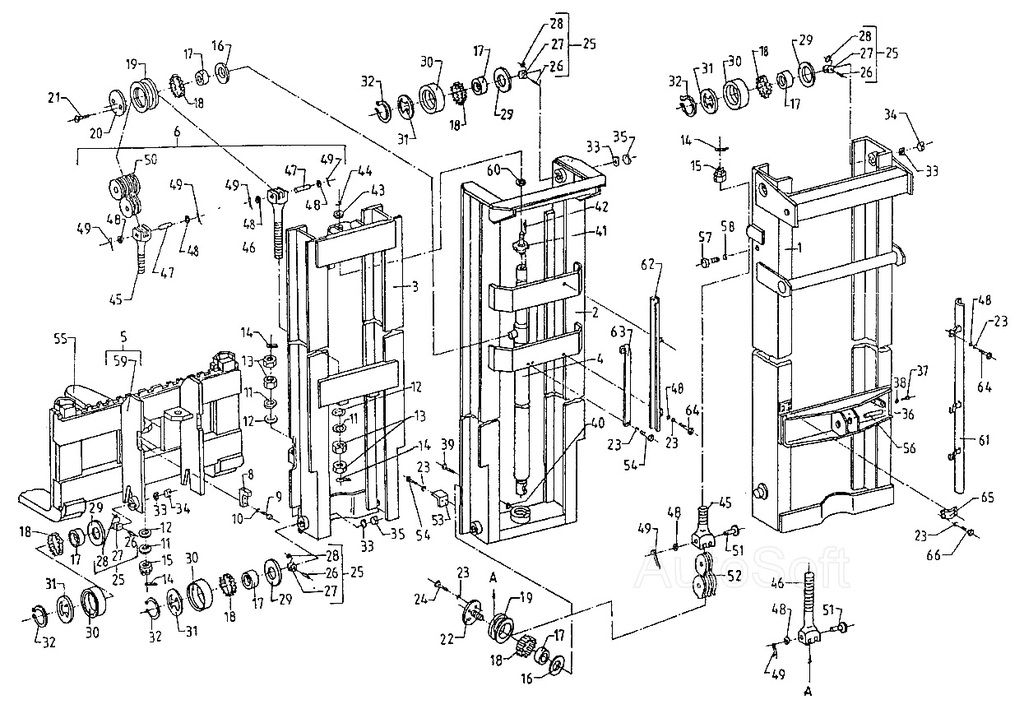

Подъемное устройство ЕВ 687 (вариант 5)
1 ₽
# | Номер детали | Наименование | Кол-во на модель |
---|---|---|---|
687.45.07.00.00-02 | Подъемное устройство | 1 | |
1 | 687.45.07.03.00 | Неподвижная рама | 1 |
2 | 687.45.07.05.00 | Рама средняя | 1 |
3 | 8545.03.00.00 | Рама внутренняя | 1 |
4 | 4157.3.00.00 | Цилиндр телескопический Т2-100/45 | 1 |
5 | 687.45.07.06.00 | Вертикальная каретка | 1 |
6 | 8545.00.01.00 | Цепь внутренняя | 2 |
7 | 8545.00.02.00 | Цепь внешнняя | 2 |
8 | 7004.00.00.103 | Ограничитель | 1 |
9 | [Болт В1 М8х30-5.6 БДС1232-86] | Болт В1 М8х30-5.6 БДС1232-86 | 2 |
10 | 2 8Н БДС833-82 | Пружинная шайба | 2 |
11 | [Шайба коническая 16 БДС2327-73] | Шайба коническая 16 БДС2327-73 | 6 |
12 | [Сферическая шайба Сф 16 БДС2327-73] | Сферическая шайба Сф 16 БДС2327-73 | 6 |
13 | [Гайка М16-5 БДС744-83] | Гайка М16-5 БДС744-83 | 8 |
14 | [Шплинт 4х36 БДС55-77] | Шплинт 4х36 БДС55-77 | 8 |
15 | 687.33.17.00.04 | Гайка корончатая | 4 |
16 | 8540.00.02.02 | Шайба | 4 |
17 | INА 1В 45х55х22 | Втулка | 16 |
18 | INА К 55х63х20 | Игольчатый подшипник | 16 |
19 | 8540.00.02.03 | Ролик | 4 |
20 | 8545.00.00.02 | Крышка | 2 |
21 | [Винт 1В М6х12-5.6 БДС1359-83] | Винт 1В М6х12-5.6 БДС1359-83 | 4 |
22 | 8540.00.02.04 | Болт специальный | 2 |
23 | 6Н БДС833-82 | Пружинная шайба 2 | 8 |
24 | [Винт 1А М6х12-5.6 БДС832-83] | Винт 1А М6х12-5.6 БДС832-83 | 3 |
25 | 8540.01.04.00 | Ролик малый в сборе | 12 |
26 | 8540.01.04.02 | Ось | 12 |
27 | 8540.01.04.01 | Корпус | 12 |
28 | 8540.01.04.03 | Ролик | 12 |
29 | 8540.01.00.03 | Шайба | 12 |
30 | 8540.01.00.02 | Ролик | 12 |
31 | 8540.01.00.07 | Крышка | 12 |
32 | [Кольцо В45 БДС2170-77] | Кольцо В45 БДС2170-77 | 12 |
33 | 8540.01.00.08 | Шайба стопорная | 12 |
34 | 8540.01.00.04 | Пробка | 6 |
35 | 8540.02.00.06 | Пробка | 6 |
36 | [Фиксирующая планка 36 БДС2348-85] | Фиксирующая планка 36 БДС2348-85 | 1 |
37 | [Болт В1 М10х22-5.6 БДС1232-86] | Болт В1 М10х22-5.6 БДС1232-86 | 2 |
38 | [Пружинная шайба 2 10Н БДС833-82] | Пружинная шайба 2 10Н БДС833-82 | 2 |
39 | [Винт в М12х35-6.6 БДС1366-84] | Винт в М12х35-6.6 БДС1366-84 | |
40 | М12-5 БДС744-83 | Гайка | 1 |
41 | 8545.04.00.02 | Специальная гайка | 1 |
42 | 244.04.01.03 | Винт | 1 |
43 | [Круглая гайка М33х1,5 БДС3266-73] | Круглая гайка М33х1,5 БДС3266-73 | 1 |
44 | В30 БДС2170-77 | Кольцо | 1 |
45 | 687.33.07.03.01 | Болт короткий | 4 |
46 | 687.33.07.03.02 | Болт длинный | 4 |
47 | 7004.00.00.166 | Ось | 4 |
48 | АМ6 БДС206-78 | Шайба | 12 |
49 | [Шплинт 1,6х10 БДС55-77] | Шплинт 1,6х10 БДС55-77 | 12 |
50 | [Цепь пластинчатая А-51х20(4+4)-А БДС4717-72] | Цепь пластинчатая А-51х20(4+4)-А БДС4717-72 | 2 |
51 | 8545.00.02.01 | Ось | 4 |
52 | [Цепь пластинчатая А-89х20(4+4)-А БДС4717-72] | Цепь пластинчатая А-89х20(4+4)-А БДС4717-72 | 2 |
53 | 8585.00.00.02 | Ограничитель | 2 |
54 | [Болт 1В М6х12-5.6 БДС1230-88] | Болт 1В М6х12-5.6 БДС1230-88 | 4 |
55 | 9974.4.00.00.00 | Клык вил в сборе | 2 |
56 | 687.33.07.01.04 | Ось | 1 |
57 | 8819.1.00.00.05 | Болт ограничительный | 2 |
58 | [Шайба 2 18Н БДС833-82] | Шайба 2 18Н БДС833-82 | 2 |
59 | 687.07.06.01.00 | Рама | 1 |
60 | 8585.04.00.03 | Кольцо | 1 |
61 | 8545.00.03.00 | Неподвижная направляющая | 1 |
62 | 8545.00.04.00 | Подвижная направляющая | 1 |
63 | 687.45.07.00.02 | Гнутая планка | 1 |
64 | [Болт 1 М6х14-5.6 БДС1230-85] | Болт 1 М6х14-5.6 БДС1230-85 | 5 |
65 | 676.45-4.06.00.02 | Скоба | 1 |
66 | [Болт 1 М6х16-5.6 БДС1230-85] | Болт 1 М6х16-5.6 БДС1230-85 | 4 |
