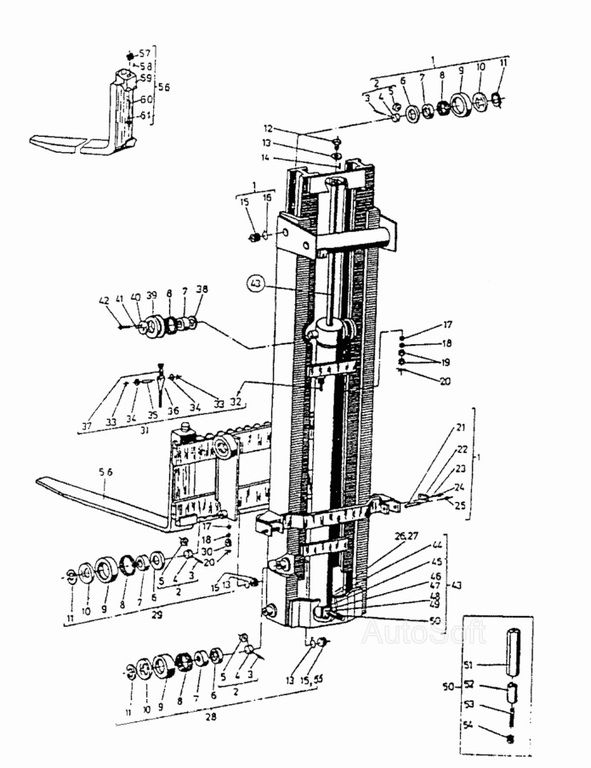

Подъемное устройство с клыком вил в сборе ДВ-1621
1 ₽
# | Номер детали | Наименование | Кол-во на модель |
---|---|---|---|
8542.0.00.00.00 | Подъемное устройство | ||
8562.2.00.00.00 | Подъемное устройство | ||
1 | 8542.4.01.00.00 | Рама неподвижная | |
1 | 8562.2.01.00.00 | Рама неподвижная | |
2 | 8540.01.04.00 | Ролик малый в сборе | 8 |
3 | 8540.01.04.02 | Ось | 8 |
4 | 8540.01.04.01 | Корпус | 8 |
5 | 8540.01.04.03 | Ролик | 8 |
38 | 8540.01.00.03 | Шайба | 2 |
7 | INА IR45х55х22 | Втулка | 10 |
8 | INА К55х63х20 | Подшипник игольчатый | 10 |
9 | 8540.01.00.02 | Ролик | |
9 | 8562.01.00.02 | Ролик | |
10 | 8540.01.00.07 | Крышка | 8 |
11 | [Кольцо В45 БДС2 170-77] | Кольцо В45 БДС2 170-77 | 8 |
12 | 8542.00.00.05 | Болт | |
12 | 8562.00.00.01 | Болт | |
13 | 8542.00.00.10 | Предохранительная шайба | |
13 | 8562.00.00.02 | Предохранительная шайба | |
14 | [Штифт цилиндрический 26h8х20 БДС1980-77] | Штифт цилиндрический 26h8х20 БДС1980-77 | 1 |
15 | 8540.01.00.04 | Пробка | 6 |
16 | 8540.01.00.08 | Шайба стопорная | 8 |
17 | [Шайба сферическая 16 БДС2327-72] | Шайба сферическая 16 БДС2327-72 | 4 |
18 | [Гайка 16 БДС2327-72] | Гайка 16 БДС2327-72 | 4 |
19 | [Гайка М16-7Н БДС744-72/5] | Гайка М16-7Н БДС744-72/5 | 4 |
20 | [Шплинт 3,2х28 БДС55-77] | Шплинт 3,2х28 БДС55-77 | 4 |
21 | 8561.01.00.01 | Ось | 2 |
22 | [Планка фиксирующая 30 БДС2848-71] | Планка фиксирующая 30 БДС2848-71 | 2 |
41 | [Шайба 2 8Н БДС833-82] | Шайба 2 8Н БДС833-82 | 2 |
24 | [Болт I М8х20-8g БДС1232-72/5,6] | Болт I М8х20-8g БДС1232-72/5,6 | 4 |
25 | [Пресс-масленка I В БДС1640-73] | Пресс-масленка I В БДС1640-73 | 2 |
26 | [Винт I М12х25-8g БДС1366-73/8,8] | Винт I М12х25-8g БДС1366-73/8,8 | |
26 | [Винт I М12х30-8g БДС1366-73/8,8] | Винт I М12х30-8g БДС1366-73/8,8 | |
27 | [Гайка М12-7Н БДС1 262-72/5] | Гайка М12-7Н БДС1 262-72/5 | 1 |
28 | 8542.4.02.00.00 | Рама подвижная | |
28 | 8562.2.02.00.00 | Рама подвижная | |
29 | 8542.4.03.00.00 | Каретка вертикальная | |
29 | 8562.2.04.00.00 | Каретка вертикальная | |
30 | [Гайка 2М16-7Н БДС745-73/5] | Гайка 2М16-7Н БДС745-73/5 | 2 |
31 | 8562.05.00.00 | Цепь пластинчатая | 2 |
32 | 7004.00.00.133-01 | Болт длинный | 2 |
33 | [Шплинт 1,6х14 БДС55-77] | Шплинт 1,6х14 БДС55-77 | 8 |
34 | [Нормальная шайба НМ6 БДС206-73] | Нормальная шайба НМ6 БДС206-73 | 8 |
35 | 7004.00.00.132-01 | Болт короткий | 2 |
36 | 7004.00.00.166 | Ось | 8 |
37 | [Цепь пластинчатая А51х2 (4+4)А L=1020 БДС471 7-72] | Цепь пластинчатая А51х2 (4+4)А L=1020 БДС471 7-72 | 2 |
39 | 8540.00.02.03 | Ролик | 2 |
39 | 8544.00.00.06 | Ролик цепной | |
40 | 8542.00.00.09 | Крышка | |
40 | 8562.00.00.03 | Крышка | |
47 | 2 6Н БДС833-82 | Шайба | 4 |
42 | [Болт I М8х16-8g БДС1232-72/5,6] | Болт I М8х16-8g БДС1232-72/5,6 | |
42 | [Винт I М6х12-8g БДС832-76/5,6] | Винт I М6х12-8g БДС832-76/5,6 | |
43 | 8542.4.04.00.00 | Гидравлическая система | |
43 | 8562.2.03.00.00 | Гидравлическая система | |
44 | 4148.00.00.00 | Цилиндр телескопический Т1-100/28-2 | |
44 | 4149.00.00 | Цилиндр телескопический Т1-200/28-1 | |
45 | [О-кольцо А14х2-80 БДС7947-79] | О-кольцо А14х2-80 БДС7947-79 | 1 |
46 | [Болт I М6х20-6g БДС1230-72/8,8] | Болт I М6х20-6g БДС1230-72/8,8 | |
46 | [Винт I М6х8-6g БДС2171-72/6,6] | Винт I М6х8-6g БДС2171-72/6,6 | |
48 | [Кольцо I А18х24 БДС3609-78] | Кольцо I А18х24 БДС3609-78 | 1 |
49 | 8542.4.04.00.01 | Корпус промежуточный | |
49 | 8562.2.03.00.01 | Корпус промежуточный | |
50 | 5751.00 | Дроссель нерегулируемый ДН-12 (2х20) | |
50 | 5752.00 | Дроссель нерегулируемый ДН-16 (2,8х72) | |
51 | 5751.01 | Корпус | |
51 | 5752.01 | Корпус | |
52 | 5751.02 | Дросселирующий клапан | |
52 | 5752.02 | Дросселирующий клапан | |
53 | 5751.03 | Пружина | |
53 | 5752.03 | Пружина | |
54 | 5751.04 | Специальная гайка | |
54 | 5752.04 | Специальная гайка | |
55 | 8540.02.00.06 | Пробка | 2 |
56 | 9975.4.00.00.00 | Клык вил в сборе | |
56 | 9976.4.00.00.00 | Клык вил в сборе | |
57 | 7004.00.00.2133 | Бобышка | 2 |
58 | [Штифт цилиндрический 3h8х16 БДС1980-77] | Штифт цилиндрический 3h8х16 БДС1980-77 | |
58 | [Штифт цилиндрический 3Пр2ах18 БДС1980-77] | Штифт цилиндрический 3Пр2ах18 БДС1980-77 | |
59 | 9974.4.01.00.00 | Клык вил (L=950мм) | |
59 | 9975.4.01.00.00 | Клык вил | |
59 | 9976.4.01.00.00 | Клык вил | |
60 | 7004.00.06 | Пружина | 2 |
61 | 7004.00.00.210 | Фиксатор | 2 |
