Тэг: устройство стрелы погрузчика

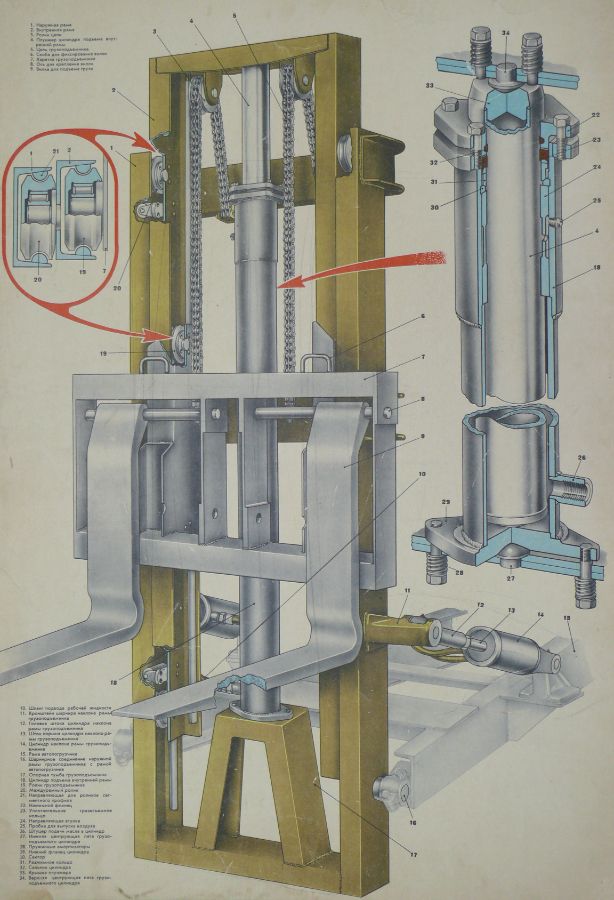

Основными элементами всей конструкции является наружная рама 1 и внутренняя рама 2, которая перемещается по роликам 20 вверх вниз. По внутренней раме двигается каретка 7 с помощью большого ролика №19 всего их на погрузчике 8 штук.

В состав каретки входит: ось крепления вил 8, вилы погрузчика 9, скоба для фиксирования вилки 6.

Всю эту конструкцию приводит в движение цилиндр стрелы погрузчика 4, 18 (цилиндр подъёма), который через ролики цепи 3 (2 штуки на погрузчике) двигает цепь стрелы подъема 5, перемещающая каретку и внутреннюю раму вверх или вниз. Каретка перемещается вверх, упирается во внутреннюю раму, далее начинает движение сама рама. В зависимости от конструкции цилиндра подъема и самой стрелы мы получаем высоту подъема погрузчика, она может быть от 2.8 метров и выше, на погрузчике Балканкар до 4.5 метров (телескопический цилиндр подъема).

За наклон отвечает цилиндр наклона стрелы 14, под воздействием гидравлики он перемещает всю конструкцию вперёд назад на оси 16.

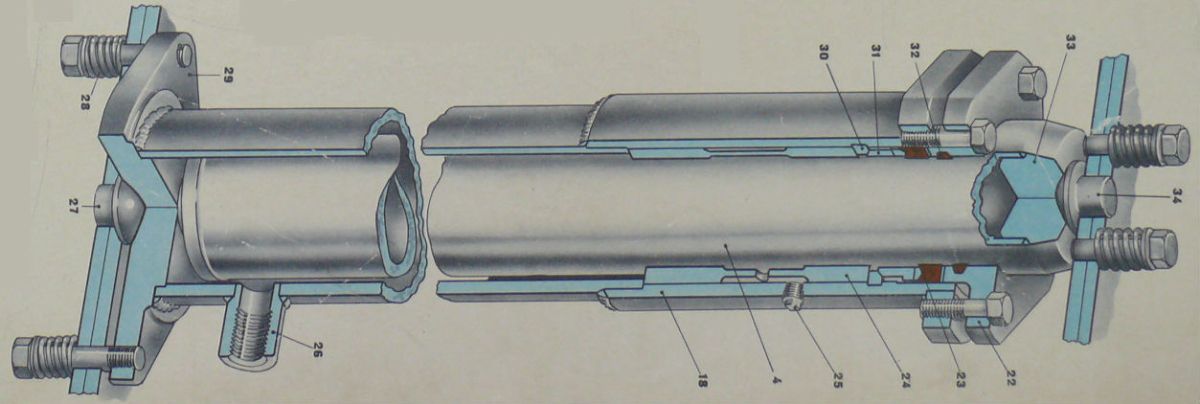

Детально можно рассмотреть строение цилиндра подъёма стрелы:

• верхняя центрирующая пята грузоподъёмного цилиндра - 34;
• крышка плунжера - 33;
• сальник цилиндра - 32;
• разжимное кольцо - 31;
• сектор - 30;
• нижний фланец цилиндра - 29;
• пружинные аммортизаторы - 28;
• нижняя центрирующая пята грузоподъёмного цилиндра - 27;
• штуцер подкачки масла в цилиндр - 26;
• пробка для выпуска воздуха - 25;
• направляющая втулка - 24;
• уплотнительное грязесъемное кольцо - 23;
• нажимной фланец - 22
