Балканкар (Balkancar) ЕВ 717 относится к четырёхопортным электропогрузчикам с общей грузоподъёмностью до 2000 килограмм, со способностью поднимать грузы на высоту до 4.5 метров. С завода комплектовался разными типами стрел, шин, навесного оборудования и тд, рассмотрим отличия в этой статье.

Дизельный 4-х цилиндровый двигатель, выпущенный фирмой VAMO по лицензии холдинга Perkins, был копирован с известного двигателя Перкинс 4.263. Рабочий объём составляет 3900 см3 при этом имеет 78 л.с.

Для выполнения ремонта данного ДВС может потребоваться много запасных частей. После грамотной диагностики и дефектовки мотора, следует, что в большинстве случаев требуется замена гильзы блока и поршневой группы.

Гильза сухая, чтобы запрессовать требуется специальный станок, далее после прессовки гильзы блока следует расточка её под поршень и хонинговка.

ПЕРЕЙТИ В КАТАЛОГ ЗАПЧАСТЕЙ Д3900

БВ 2733, ДВ 1733 - первые погрузчики, вышедшие с конвейера Болгарского завода Balkancar Record (бывший авторемонтный завод «Васил Коларов» г. Пловдив). Дата начала производства автопогрузчиков на данном предприятии выпала на 1 мая 1965 года, в этот день и вышел первый погрузчик БВ 2733, в ознаменование этого события, была сделана фотография.

Модификации Балканкар ДВ 1733, БВ 2733

• БВ 2733.33.6 и БВ 2733.45.6 – с механической трансмиссией и бензиновым двигателем «Волга» 451МБ мощностью 75 л.с. при 4000 об/мин. Индекс .33 и .45 означает высоту подъема стрелы – 3,3 метра и 4,5 соответственно (применимо ко всем моделям Балканкар);
• ДВ 1733.33.21 и ДВ 1733.45.21 – с МКПП и дизельным двигателем «3ДН» мощностью 46 л.с. при 2200 об/мин.;
• ДВ 1733.33.22 и ДВ 1733.45.22 – с механической трансмиссией и дизельным двигателем VAMO Д2500 (Perkins 3.152), мощностью 45 л.с. при 2250 об/мин. Считается самой удачной модификацией в серии;
• ДВ 1733.33.16 и ДВ 1733.45.16 – с механической коробкой переключения передач, дизельным двигателем M34 I «IMR» мощностью 58 л.с. при 2400 об/мин.;
• ДВ 1737.33.9 и ДВ 1737.45.9 – с гидравлической трансмиссией «FLT» и двигателем M34 I.

Проверка зазора клапанов погрузчика практически не отличается от автомобильной, выполнять данную процедуру требуется согласно руководству по эксплуатации установленного двигателя использую специальный инструмент.

Регулировка клапанов двигателя 1DZ-2 автопогрузчика

Был выпущен одной из крупнейшей, во времена СССР, болгарской машиностроительной компанией «Балканкар Рекорд» в Европе. Свой путь этот «малыш» начал в городе София. Нашел свое применение на пищевых производствах, закрытых складах, цехах, трюмах, вагонах, где не приемлемы выхлопные газы дизельных и бензиновых агрегатов, преимущественно по гладким и плотным покрытиям – асфальт, бетон, сталь.

Содержание:

Модификации

Основные узлы

Технические характеристики

Общий вид, установленное оборудование

ДВ 1792 погрузчик Болгарского производства, выпускается в г. Пловдив с конца 80х годов. Активно поставлялись на заводы, порты и склады СССР и России. На настоящий момент, доживают своё и считаются бюджетным 3.5 тонным погрузчиком.

Основные узлы Балканкар 1792

Установлен дизельный двигатель Д3900 4х цилиндровый, ДВС был скопирован с известного мотора фирмы Perkins 4.236 фирмой VAMO.

Работает в паре с гидромеханической коробкой ГДП 6855/6060 (нового типа) либо ГДП 6844 (старого образца). Выбирая погрузчик ДВ 1792, лучше обратить внимание на ГДП нового образца, больше запчастей и дешевле стоят, ремонтопригоднее.

Что касаемо управляемого моста, так же было 2 вида с цилиндром поворота односторонним и двусторонним, по надёжности лучше двусторонний, но на него очень дорого стоят запчасти, так что тут сложно судить какой лучше.

Топливная система представляет собой простой механический, роторный ТНВД серии DPA – Mefin F020(Мефин Ф020), в редких случая F425 и обычные мех. форсунки с давлением 175 атмосфер, насос низкого давления с возможностью ручной подкачки.

Гидравлическая система автопогрузчика очень проста, приводится в действие насосом НШ С72Х, подающий масло из бака в гидрораспределитель и дальше по рабочим органам.

Модификации Балканкар ДВ 1792

С завода выходило много разновидностей техники и имели всевозможные приспособления, но классифицировали в основном по высоте подъёма:

• ДВ 1792.28 – стрела подъёма 2.8 метра
• ДВ 1792.33 – стрела подъёма 3.3 метра (самый востребованный)
• ДВ 1792.40 – телескопическая стрела подъёма 4 метра (встречается довольно редко)
• ДВ 1792.45 – телескопическая стрела подъёма 4.5 метра

Многое зависит от комплектации, так же могут быть варианты:

 - с цельнолитыми, бандажными или пневматическими шинами;

 - разница в длине вил;

 - устанавливалось два вида командных устройств РХ80 или РХ360;

 - карданное соединение эластичное или металлическое.

Можно сказать, что вся серия 1784, 1786, 1788, 1792, 1794 это один и тот же погрузчик, менялся только противовес!

Технические характеристики

В таблице ниже представлены полные тех. данные:

 Расход топлива: 7 литров в час.

Общий вид и установленное оборудование

В состав погрузчика DV 1792 входит:

1 - навесные вилы; 2 – мост ведущий; 3 – устройство командное; 4 – система торможения; 5 – система гидравлики; 6 – рулевое колесо; 7- стрела подъёма; 8 – защитный каркас (кабина); 9 – глушитель; 10 – сиденье водителя; 11 – противовес 3.5 тонны; 12 – сцепное устройство; 13 – управляемый мост; 14 – колесо 6.50х10; 15 – опоры двигателя; 16 – гидромуфта; 17 – ГДП (гидродинамическая передача); 18 – карданное соединение; 19 – колесо 8.15х15; 20 – приборный щиток; 21 – съёмный полик; 22 – пол стальной; 23 – топливный бак; 24 – рама; 25 – радиатор водяной; 26 – измерительные приборы.

Стоит ли покупать?

Если Вам необходимо приобрести бюджетный автопогрузчик грузоподъёмностью 3,5 тонны, скорее всего это самый выгодный вариант. В пределах 300 000 р. можно купить «живой» экземпляр и не сильно вкладывать в последующие ремонты. Если случились неприятности Мы поможем выполнить ремонт погрузчика ДВ 1792 на профессиональном уровне.

Рулевое управление Балканкар серии ДВ 1788-1792 оснащено гидростатом рулевого управления ХУ85-0/1 6201 00.00.00-01, он выполняет роль гидроусилителя, имеет следующие технические характеристики:

Рабочее давление гидросистемы управления – 12,5 мПа, производительность – 12 л/мин, создаётся при помощи шестерёнчатого насоса НШ А25Х-12/12,5А, его характеристики:

Схема рулевого управления погрузчика

1-масляный бак; 2-рукава высокого давления; 3-НШ А25Х; 4-ДВС; 5-гидростат рулевого управления (гидроруль); 6-цилиндр рулевого управления; 7-насос в сборе; 8-рулевая колонка; 9-руль. Р-отверстие впускное; Т-отверстие выпускное; R,L-отверстия цилиндра.

Рулевое управление вилочного погрузчика принцип работы

 1. Движение автопогрузчика прямо

Шестерёнчатый насос (НШ) 7, качает жидкость из масляного бака 1 и, поступая в делитель дебита, подаётся статическое количество масла через впускное отверстие Р гидростата  ХУ85-0/1 позиция 5. При помощи предохранительного клапана регулируется нагнетающее давление насосом, предохраняя систему от прорывов.  В гидростат 5, через впускное отверстие Р поступает гидравлическое масло и дальше, проходя клапан обратки, распределитель и выпускное отверстие Т, предварительно проходя фильтрацию, перемещается обратно в масляный бак 1.

 2. Движение погрузчика с поворотами

При повороте руля 9 вправо, приводится в работу гидравлический распределитель, масло попадает в дозирующий насос и заставляет его вращаться. Жидкость, прошедшая через насос дозатор возвращается в гидрораспределитель и оттуда, проходя двойной предохранительный клапан, попадает в отверстие цилиндра R, соединённое с камерой штока цилиндра РУ 6. От создавшегося давления сжимается шток цилиндра рулевого управления 6, который в свою очередь передаёт движение, через штанги и шаровые соединения на управляемые колёса. Гидрораспределитель, по средствам рукавов высокого давления, связан с масляным баком 1,и масло из цилиндра по отверстию L перетекает в бак.

При повороте налево будут происходить аналогичные действия, но давление масла будет поступать в отверстие L, а возвращаться через отверстие R.

 3. Погрузчик работает без рулевого усилителя

Так будет происходить, если масло, по причине неисправности насоса, перестанет поступать в гидростат рулевого управления (ГУР). При повороте руля, насос дозатор выкачивает гидравлическое масло через клапана обратки, гидролинию и отверстие Т из масляного бака и происходит нагнетание благодаря мускульной силы водителя погрузчика. Масло пройдя распределитель, стремится в нужное отверстие (R,L), в зависимости от того, в какую сторону идёт поворот колеса.

 4. Действие обратное при езде по неровностям

Когда вилочный погрузчик перемещается, удары передаются на поршень ЦРУ. Давление в рулевом цилиндре увеличивается, и насос дозатор проворачивается. Тут же реагирует распределитель, подавая масло для компенсации давления. Давление масла в отверстиях R, L ограничивается предохранительным клапаном.

Данное устройство схоже для многих автопогрузчиков, отличаются только марки насосов и распределителей. Сам принцип работы примерно одинаковый, но не стоит рассматривать данную статью как руководство по ремонту, здесь приведена общая схема работы рулевого управления автокар.

Устройство гидростата рулевого управления ХУ85-0/1 6201 00.00.00-01

Агрегаты VAMO выпускались по лицензии Perkins, двигатель Д3900 – это аналог английского Перкинс 4.236, многие узлы и детали остались без изменения. Большое распространение получил этот силовой агрегат! Изначально его серийно ставили на вилочные погрузчики Balkancar ДВ 1784, ДВ 1786, ДВ 1788, ДВ 1792, ДВ 1794, Dimex D35, Apex и другие автопогрузчики, затем многие умельцы переоборудовали их в судовые дизеля и в качестве автомобильных двигателей (к примеру на УАЗ).

Хочу Вас ознакомить с техническими данными этого дизеля:

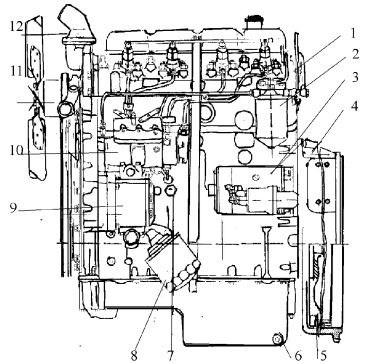

Двигатель Балканкар – общий вид, состав навесного оборудования

Основные механизмы и системы ДВС Балканкар Д3900

Кривошипно-шатунный механизм

Поршни изготовлены из высокопрочных алюминиевых сплавов. Нумерация поршня, шатуна и его весовая группа указана со стороны распредвала. Поршневая группа устанавливается надписью FRONT к торцу двигателя. В зависимости от серии двс, может различаться три группы распределения поршня по высоте «H», «М», «L», что указано снизу. На одном моторе могу встретиться поршни разных групп. Главное отличие в количестве канавок под кольца, встречаются на 4 и на 5 колец.

Кольца поршневые. Может быть как четыре, так и пять поршневых колец, по три компрессионных и двум (одному) маслосъемным, выполненных из спец. чугуна. На первое компрессионное кольцо нанесен хром, второе и третье устанавливают знаком «ТОР» вверх. Если кольцо без опознавательных знаков, ставим внутренним заплечиком к низу поршня. На этапе установки, необходимо расположить кольца разрезами на 180 градусов друг к другу.

Поршневые пальцы производятся из высококачественной легированной стали (конструкционной) с использованием закалки и цементации.

Шатуны выполнены из высококачественной конструкционной стали. В верхнюю часть шатуна запрессована втулка. Замки на шатунах и на пастелях, предохраняющие коренные вкладыши от проворота, расположены на одной стороне. Для шатунов предусмотрены весовые группы 11, 12, 13 и 14 на одном агрегате может работать только одна позиция.

Коленвал выштампован из той же стали что и шатуны с закалкой коренных и шатунных шеек. Масло к коренным вкладышам подается из специальных отверстий в блоке двигателя, а в шатунные через технологические каналы в коленчатом вале.

Вкладыши выполнены из стали с нанесением специально сплава в несколько слоев, для уменьшения износа. Менять их местами при разборке и сборе не допускается. Производятся в четырёх основных размерах – STD, R1, R2, R3.

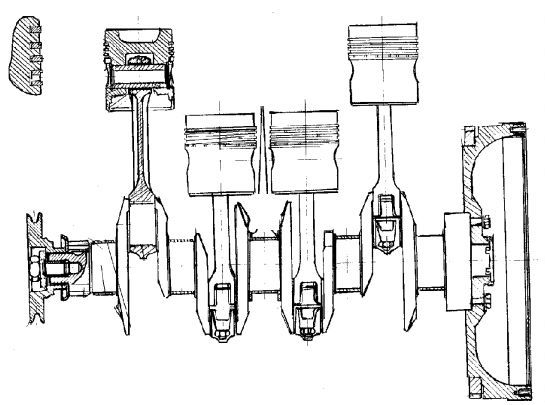

Общий вид в сборе:

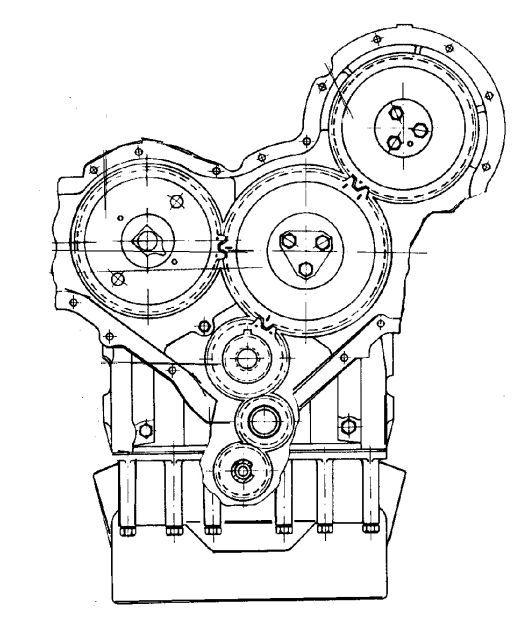

Привод распредвала и система смазки двигателя Балканкар Д3900

Движение выполняется по средствам шестерённой передачи от коленчатого вала. Вращение через шестерни передается на распредвал, ТНВД (топливный насос высокого давления) Мефин Ф020, Ф425, гидравлический насос НШ А72Х, насос рулевого управления А25Х и другие агрегаты в зависимости от комплектации.

На шестерни коленвала, распределительного вала, паразитке и  ТНВД нанесены специальные метки, которые при сборке следует совмещать согласно инструкции по ремонту. Правильная установка всех зубчатых колес, позволит синхронно работать всем механизмам. По средствам установки первого цилиндра в верхнюю мёртвую точку на такт сжатия, проверяем правильность установки всех шестерен – должны совпасть все метки, что указано на рисунке ниже.

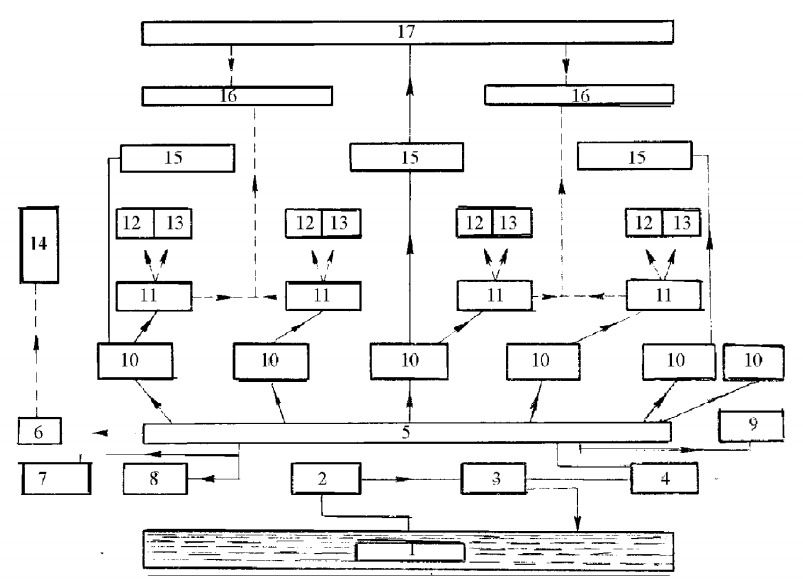

Система смазки комбинированная к главным рабочим деталям подаётся масло под давлением, к другим – разбрызгиванием. На картинке нижу разберём всю систему подробнее:

Условные обозначения: ------------ разбрызгивание, _________ под давлением

1. Маслоприёмник насоса В37725434
2. Масляный насос системы смазки двигателя B41314130
3. Предохранительный клапан
4. Фильтр масляный В2654161
5. Основная масляная магистраль
6. Ось паразитной шестерни В32718523
7. Насос вакуумный
8. ТНВД
9. Датчик аварийного давления
10. Вкладыши кор.
11. Вкладыши шат.
12. Цилиндры блока
13. Втулки шатунные
14. Привод распредвала
15. Подшипники распредвала
16. Толкатели С31434163
17. Коромысла В37371221
18. Турбина (в зависимости от версии погрузчика)

Масляный насос приводится в действие шестерней, при давлении 0,35-0,40 Мпа сбрасывается давление при помощи редукционного клапана.

Пару слов о надёжности агрегата.

В двигателе ВАМО Д3900 применено достаточно много различных систем, но не настолько сложных как в современной технике. Надёжность достигается простыми вещами – простой механический ТНВД, шестерёнчатый привод ГРМ, отсутствие турбонаддува, все это делает его неприхотливым. Ремонт двигателя Д3900 обычно обходится примерно в 120000 – 130000р., если отдавать в ремонтную мастерскую, если делать самому, то немного дешевле.

В других статьях мы подробнее рассмотрим другие системы ДВС: топливную, систему охлаждения, электрооборудование и другие.

Регулировка тормозов погрузчика

Ведущий мост поднимается на бревнах, подкладываемых под подъемное устройство, которое наклоняется вперёд. Вертикальная каретка так же подпирается бревном во избежание несчастного случая рис. 1.

Правое переднее колесо имеет изношенные колодки. Общий вид центрирующего механизма. При x>0.5 мм накладки подлежат замене рис. 2.

Прижатие колодки к тормозному барабану. Болт центрирующего механизма завинчивается с верхней стороны до блокировки колеса рис. 3.

Подтягивание колодок и освобождение тормозного барабана. Болт центрирующего механизма завинчивается с нижней стороны до тех пор, пока колесо не начнет вращаться при трении или зажиме a=0.2-0.3 мм рис. 4.

Регулировка ручного тормоза Балканкар

Регулировка расстояния до величины 0,2-0,3 мм между распорным рычагом и штифтом колодки выполняется при освобождении контргайки и вращении с помощью отвертки эксцентрического болта рис. 1. Погрузчик снят с ручного тормоза. Хорошо отрегулированный ручной тормоз срабатывает под действием силы, величиной Р=15 кгс рис. 2.

При величине силы Р>15 кгс отвинчивается гайка, контрящая налево. При завинчивании направо регулирующей гайки, трос на ролике отпускается рис. 3.

При величине силы Р<15 кгс отвинчивается гайка, контрящая налево. При завинчивании налево регулирующей гайки, трос натягивается на ролик рис. 4.

Проверка тормозов погрузчика

На картинке ниже, рассказывается, как правильно проверить тормоза на вилочном погрузчике (касаемо погрузчика Балканкар, возможно подходит к другим маркам).

Условные обозначения: нормальный тормозной путь, проверка тормозящего действия ручного тормоза, S – тормозной путь, измеренный на горизонтальном, сухом и гладком покрытии, V – скорость движения в км/ч.

Тормоза устанавливаются на ведущие колеса вилочного погрузчика, практически на всех моделях имеют механический привод. На некоторых моделях автопогрузчиков и электропогрузчиков стояночный тормоз выполнен в виде тормозного диска (фланца), который крепится на ведущий мост со стороны карданного соединения, в частности такая система применена на погрузчиках Balkancar.

На картинках ниже рассмотрим, из чего состоит тормозная система вилочного погрузчика:

Для примера работы нам послужит тормозная система погрузчика Балканкар

При нажатии на педаль тормоза, тормозная жидкость выталкивается задвигающимся поршнем тормозного цилиндра, жидкость начинает поступать, через левую и правую тормозные трубки, к колёсным тормозным цилиндрам.

Далее жидкость, из колесных цилиндров выталкивает поршеньки (с обеих сторон), которые в сою очередь нажимают на тормозные колодки, начинается процесс торможения. Чем сильнее нажатие на педаль тормоза, тем большие силы действуют на тормозные колодки.

Когда педаль тормоза отпускают, начинают работать возвратные пружины, отодвигая колодки от тормозного барабана.

Стояночный тормоз погрузчика

Этапы работы сервомеханизма, приводимого в действие при помощи механического привода.

На автопогрузчиках, в основном, устанавливается механический стояночный тормоз, при перемещении рычага «ручника» - трос тянет за рычаг, прижимающий колодки к стенкам барабанов с обеих сторон ведущих колес. На рисунке ниже показана работа данного механизма:
